S3A7 搭載CPUボード

AP-S3A7-0A

¥9,800

(税込 ¥10,780)

RoHS対応
    • M4

      48MHz
    • 内蔵RAM
      192KB
    • 内蔵ROM
      1MB
    • Ethernet
    • Wi-Fi
    • Bluetooth
    • USB
    • SD
    • LCD
    • CAMERA
    • CAN

AP-S3A7-0Aは、ルネサス エレクトロニクス社製「S3A7」を搭載したCPUボードです。

S3A7はArm® Cortex®-M4コアを搭載したRenesas Synergy™シリーズのミッドレンジのマイクロコントローラで、低消費電力を実現した高効率な組込みシステムを実現します。

Renesas Synergy™プラットフォームを利用し、プロジェクト開発に要する期間短縮、開発・保守に関わる総所有コストの削減、開発着手時の障壁の解消が可能です。

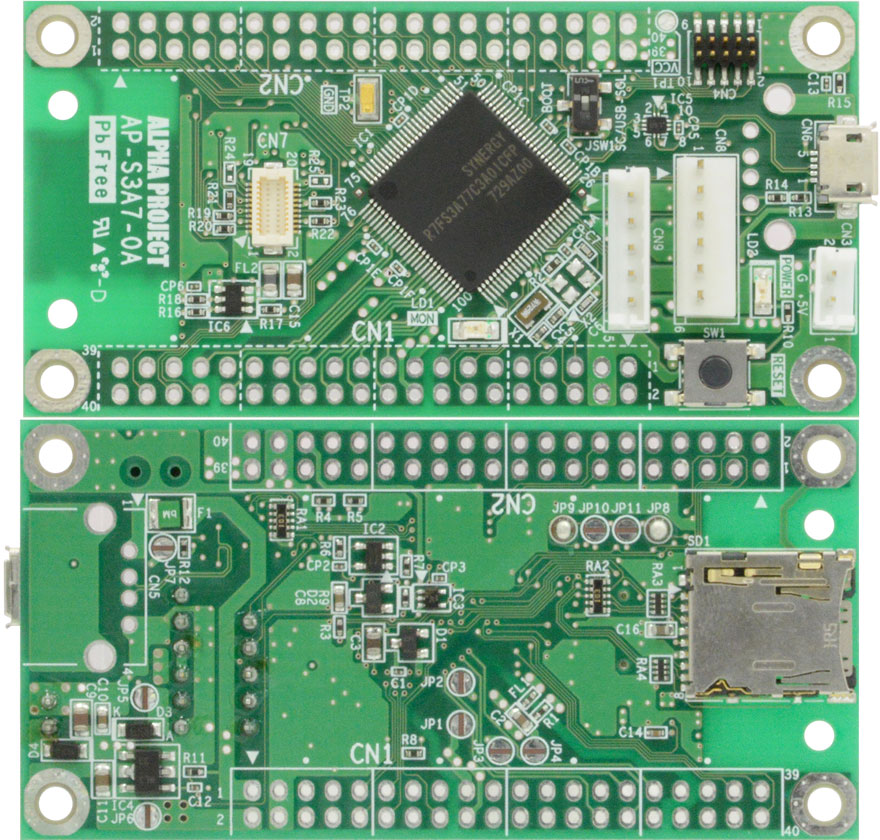

AP-S3A7-0A
拡大画像

特長

ソフトウェア

Synergy Software Package

view_in_arRenesas Synergy™ソフトウェアと開発環境は無償で使用可能、手数料やロイヤリティも不要

SSPはRenesas Synergy™ プラットフォームの心臓部で、ルネサス エレクトロニクス社が動作を保証したソフトウェアパッケージです。
SSPを構成する主要コンポーネントにより、ハードウェアに依存するベーシックなソフトウェア開発に時間を費やすことなく、お客様の優位性を生み出すアプリケーションソフトウェアの開発にいち早く着手できます。

仕様

CPU R7FS3A77C3A01CFP (LQFP 100pin)
クロック
メインクロック
12MHz水晶振動子
システムクロック(ICLK)
最大48MHz
周辺モジュールクロック(PCLKx)
最大48MHz/64MHz
外部バスクロック
最大24MHz
FlashROM
CPU内蔵(コードフラッシュメモリ)
1MByte
CPU内蔵(データフラッシュメモリ)
16KByte
RAM
CPU内蔵
192KByte
USB I/F CPU内蔵USB2.0 Host/Functionモジュール
USB Function(Full-Speed対応)
1ポート
USB Host(Full-Speed対応)
1ポート(未実装)
Host、Functionは排他使用
無線モジュールI/F
  • 無線LANモジュール/Bluetoothモジュール
  • スタッキングコネクタ (20Pin)
SDカード I/F
microSDカードスロット
1スロット
シリアル I/F
シリアルコミュニケーションインタフェース
6ch
基板上で1ポートをシリアルインタフェースコネクタに接続
CAN I/F
CANモジュール
1ch
1ポートはCANインタフェースコネクタに接続
A/D変換器
分解能
14bit 25ch
D/A変換器
分解能
12bit 2ch
割り込み
  • 割り込みコントローラ内蔵
  • 外部割り込み17本(NMI、IRQ0~IRQ15端子)
I/Oポート 82本(兼用端子を含む入出力79本、入力3本)
リセット リセットIC、リセットSW搭載
外部拡張コネクタ(未実装)からのリセットも可能
LED
モニタLED(I/Oポートに接続)
1個
電源LED
1個
JTAGコネクタ
CoreSight ハーフピッチ
10pin(5p×2列)
拡張コネクタ※1 40pinコネクタ×2 未実装 2.54mmピッチ
電源※2 DC5V / 3.3V ±5%(CPUコア、I/O:3.3V)
消費電流
  • Typ約40mA(弊社サンプルプログラム動作、USB未使用時)
  • Max約90mA(USB未使用時)
動作環境 -20~60℃(結露なし)
基板寸法 80×40mm(コネクタ、突起物除く)
付属品 電源ハーネス(2pin)
  • ※1外部拡張用コネクタとして「拡張コネクタセット4」(別売)をご用意しております。
  • ※2DCジャックからの電源供給用に「ACアダプタ」(別売)をご用意しております。

オプション

ダウンロード

ご注意ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント バージョン 更新日
AP-S3A7-0A ハードウェアマニュアル 2.0 2023/10/02
AN178 USB仮想シリアルドライバ インストールガイド 3.1 2023/10/02
AN1801 アルファボードシリーズ Renesas Synergy™ 搭載CPUボード クイックスタートガイド 2.1 2023/10/02
AN1821 Renesas Synergy™ UART サンプルプログラム解説 (AP-S3A7-0A) 3.1 2023/10/02
AN1822 Renesas Synergy™ USB FUNCTION サンプルプログラム解説 (AP-S3A7-0A) 3.1 2023/10/02
AN1823 Renesas Synergy™ CAN サンプルプログラム解説 (AP-S3A7-0A) 3.1 2023/10/02
AN1824 Renesas Synergy™ SD サンプルプログラム解説 (AP-S3A7-0A) 3.1 2023/10/02
AN1826 Renesas Synergy™ 開発チュートリアル 3.1 2023/10/02
AN1829 Renesas Synergy™ WM-RP-10 サンプルプログラム解説(AP-S3A7-0A) 2.1 2023/10/02

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
AP-S3A7-0A 回路図 vpn_key 1.0 2018/04/24
サンプルプログラム パスワード バージョン 更新日
AP-S3A7-0A UART サンプルプログラム vpn_key 3.0 2021/11/10
AP-S3A7-0A USB FUNCTION サンプルプログラム vpn_key 3.0 2021/11/10
AP-S3A7-0A CAN サンプルプログラム vpn_key 3.0 2021/11/10
AP-S3A7-0A SD サンプルプログラム vpn_key 3.0 2021/11/10
AP-S3A7-0A WM-RP-10 サンプルプログラム vpn_key 2.0 2021/11/10

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合  お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合    お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
