周辺拡張アダプタ
CANトランシーバアダプタ
PC-CAN-03
（DC3.3V／CAN-FD対応）¥3,800
（税込 ¥4,180）
PC-CAN-03は、CPUのCANポートとCANバスを接続するためのCANトランシーバアダプタです。
従来のCANのほか、最大5MbpsのCAN-FDにも対応しています。
CANコネクタ搭載CPUボードとの接続ケーブル付属
特長
- CAN-FDに対応
従来のCANと最大5MbpsのCAN-FD(CAN with Flexible Data Rate)に対応しています。
- 小型基板
基板サイズは、44mm×38mmと小型です。
- 接続が容易
CAN I/Fを搭載したアルファボードとの接続であれば、付属ケーブルを接続するだけですぐにお使いいただけます。
- 回路図を公開
回路図を公開していますので、回路動作の確認やデバッグにお役立ていただけます。
- 環境への配慮
環境に配慮し、鉛フリー半田を使用しています。(RoHS指令対応)
仕様
| 対応ボード | 弊社対応ボードはこちら |
|---|---|
| ドライバ | TCAN330GDR ISO11898-2準拠（TI社） |
| 最大伝達速度 | 5Mbps |
| 外部接続コネクタ |
|
| 表示 | 送信LED、受信LED |
| 電源 | DC3.0～3.6V（外部から供給） |
| 消費電流 | Typ 20mA（弊社サンプルプログラム動作時）、Max 55mA（120Ω両端終端時） |
| 動作環境 | -20～70℃（結露なし） |
| 基板寸法 | 44×38mm（コネクタ、突起物除く） |
| 付属品 | CAN I/F ケーブル |
|
|
接続例

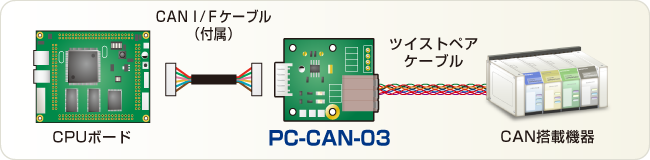

CPUのCAN I/F信号（3.3V）とCANバスの平衡伝送信号を相互変換します。
ダウンロード
| マニュアル・ドキュメント | バージョン | 更新日 |
|---|---|---|
| PC-CAN-03 ハードウェアマニュアル | 2.0 | 2023/10/02 |
