RA8M1搭載CPUボード

AP-RA8M-0A

¥22,800

(税込 ¥25,080)

RoHS対応
    • M85

      480MHz
    • 内蔵RAM
      1MB
    • 内蔵ROM
      2MB
    • RAM
      32MB
    • ROM
      32MB
    • Ethernet
    • Wi-Fi
    • Bluetooth
    • USB
    • SD
    • LCD
    • CAMERA
    • CAN
  • Pmod

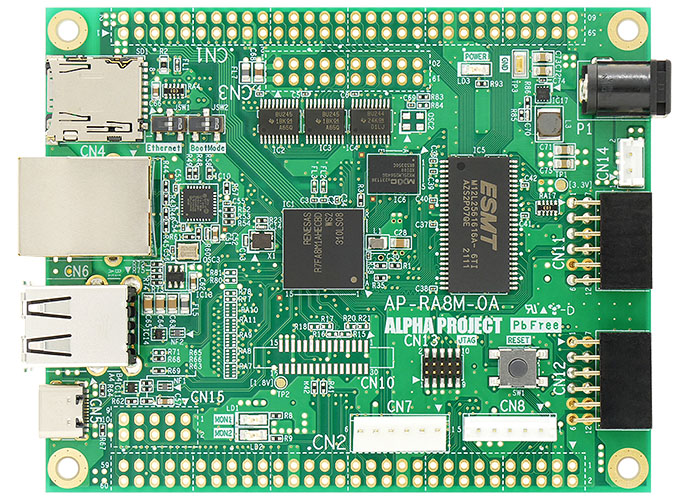

AP-RA8M-0Aは、ルネサス エレクトロニクス社製「RA8M1」を搭載したCPUボードです。

最大周波数480MHzで動作するHelium™テクノロジーをサポートした32bit Arm® Cortex®-M85により、低コストかつ低消費電力のAIソリューションを実現できます。RTOSを利用することで、リアルタイム処理が必要な産業用途向けIoTエッジデバイスアプリケーションに最適です。

大容量のOctal SPI FlashメモリやSDRAMを搭載し、周辺機能として、Ethernet、USB、microSD、CAN FD、シリアルI/Fなどの汎用インターフェースに加え、カメラインターフェースやPmod™コネクタを搭載しており、容易に機能拡張することができます。

「技術コラム」を公開しています。

AP-RA8M-0A

拡大画像

特長

ソフトウェア

Synergy Software Package

view_in_arセキュアな機器とIoTにおけるコネクティビティを実現するための周辺ドライバ、
FreeRTOS™およびミドルウェアスタックを提供します。

RAファミリのフレキシブルソフトウェアパッケージ(FSP)は、ArmコアMCUを用いてセキュアなIoT機器を素早く開発するためのさまざまな手段を提供します。RA FSPは、RA FSPエコシステムを活用するための周辺ドライバ、FreeRTOSおよびミドルウェアスタックを提供します。

ソリューション

組込みOS
+
ミドルウェア
イー・フォース株式会社

イー・フォース
株式会社

μITRON4.0仕様 RTOS「μC3/Standard」

μITRON4.0のスタンダードプロファイルに準拠し、32/64ビットプロセッサが搭載された組込みシステム向けのRTOSです。

組込みシステム向けのTCP/IPスタック「μNet3」

μC3と組合せて使用する組込みシステム向けのTCP/IPスタックです。

開発ツール RENESAS

ルネサス
エレクトロニクス
株式会社

デバッグ・書き込みツール 「E2エミュレータLite」

E2エミュレータLite(E2 Lite)は、RXファミリ、RAファミリ、REファミリおよびRL78ファミリのマイコンに対応したオンチップデバッギングエミュレータ兼フラッシュプログラマです。

開発ツール EmbITeK

株式会社エンビテック

デバッグ・書き込みツール「SEGGER社 J-Linkシリーズ」

J-Linkシリーズは、多数のプロセッサコアに対応可能な汎用性の高いデバッグプローブです。RAM・フラッシュメモリへの高速ダウンロードを実現し、各種IDEもサポートしています。

開発ツール 京都マイクロコンピュータ株式会社

京都マイクロコンピュータ
株式会社

デバッグ・書き込みツール「PARTNER-Jet2」

PARTNER-Jet2は、Arm®、RISC-V、SuperHプロセッサー向けの、デバッグ&動的解析、長時間トレース、ロギング対応のJTAGエミュレータです。32bit/64bit、マルチコア、RTOS/LinuxのマルチOSのデバッグにも対応しています。またC/C++に加え近年注目されているRust言語のソースコードデバッグにも対応しています。

Renesas Ready Partner Network

仕様

CPU R7FA8M1AHECBD(224Pin BGA)
Arm®Cortex®-M85
クロック
メイン入力クロック
12MHz水晶発振器
CPUクロック
最大480MHz
ROM
OSPI Flash
32MByte
EEPROM
2Kbit
RAM
SDRAM
32MByte
データバス
16bit
microSDカード
microSDカードスロット
1スロット※1
Ethernet I/F
10/100BASE
1ポート
USB I/F
USB2.0 Host(High/Full/Low-Speed対応)
2ポート
USB2.0 Function(Full/Low対応)
1ポート
注) Host 1ポートは、Functionと排他
UART I/F
SCIF
6ch
1chはシリアル(UART)通信コネクタに接続
CAN I/F
CAN-FD
2ch
1chはCAN通信コネクタに接続
カメラ I/F
  • CPU内蔵キャプチャエンジン
  • 20pin(10px2列)2.54mmピッチ(未実装)
GPIO
入出力
最大121本(兼用端子含む)
入力専用
最大1本(兼用端子含む)
A/D
12ビットA/Dコンバータ
21ch(兼用端子含む)
D/A
12ビットD/Aコンバータ
2ch(兼用端子含む)
Pmod I/F
Pmodインタフェースコネクタ(12pin)
2ch
Type1/2/3/6対応
リセット リセットIC、リセットSW搭載
外部拡張コネクタ(未実装)からのリセットも可能
LED
モニタLED(I/Oポートに接続)
2個
電源LED
1個
JTAGコネクタ CoreSight ハーフピッチ 10pin(5p×2列)
拡張コネクタ※2
  • 60pin(30px2列)x2 2.54mmピッチ(未実装)
  • 10pin(5px2列)x1 2.54mmピッチ(未実装)
  • 20pin(10px2列)x1 2.54mmピッチ(未実装)※3
電源※4
  • DC5.0V5%(CPUコア:1.2V、I/O:3.3V、1.8V)
  • USB-VBUS給電動作対応
消費電流
  • 最大2W(ボード単体)
  • Typ 約1.0W(200mA@5V 100BASE接続、弊社サンプルプログラム動作時)
動作環境 -20~60℃(結露なし)
基板寸法 100×80mm(コネクタ、突起物除く)
付属品 電源ハーネス(2pin)
  • ※1SDホストインタフェースの使用には、ライセンスが必要になる場合があります。
  • ※2外部拡張用コネクタとして「拡張用コネクタセット1」(別売)をご用意しております。
  • ※3CMOSカメラインタフェース兼用
  • ※4DCジャックからの電源供給用に「ACアダプタ」(別売)をご用意しております。
