当社ではRA8シリーズ搭載製品としてRA8M1搭載「AP-RA8M-0A」とRA8D1搭載「AP-RA8D-0A」の２製品を2024年2月10日に発売いたしました。
RA8M1とRA8D1は、ともにCortex-M85を内蔵し演算性能は同じですが、インタフェース（I/F）機能が異なっています。

以下が「AP-RA8M-0A」と「AP-RA8D-0A」の主な機能です。

機能の違いとしては主に外部メモリ(FlashROM、SDRAM)のサイズとLCD I/Fの有無、Pmod I/Fの チャネル数になります。

RA8D1は、LCD I/Fを備えており、HMIなどディスプレイを使用するアプリケーションに適しています。
表示データなどで、多くのメモリを使用することが想定されるため、「AP-RA8D-0A」のメモリサイズは 大きくなっています。
一方、「AP-RA8M-0A」は、ディスプレイ機能がない代わりに、より汎用的な使い方ができるように、Pmod I/Fを2つ搭載しています。

当社のAP-RA8M-0AとAP-RA8D-0Aでは、各CPUボードで動作するサンプルプログラムを提供しています。

RA8シリーズCPUボードでは各サンプルプログラムを以下の通りに準備しています。
各サンプルプログラムは、ルネサス社が無償で公開している開発環境「e²studio（コンパイラはGCC）」を使用しているので、CPUボードのほかにデバッガをご用意いただければ、すぐに動作を確認できます。

サンプルプログラムの詳細は各CPUボードの製品ページにあるサンプルプログラム解説書をご確認ください。

また、サンプルプログラムの使い方として、チュートリアル資料「AN2002 RAファミリ開発チュートリアル」も用意しています。
CPUボードのハードウェアマニュアル・サンプルプログラム解説書は、CPUボードをご購入前の方でもご確認できるので、ご一読ください。

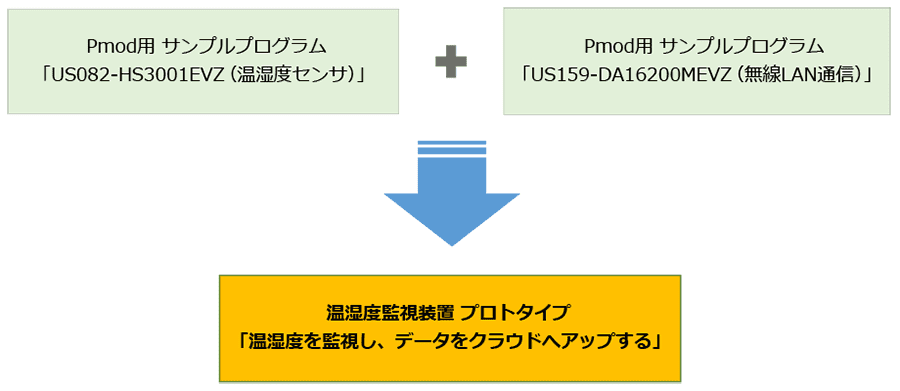

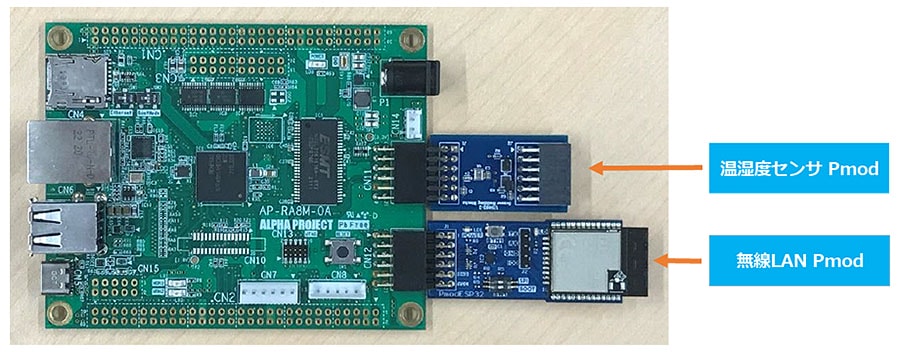

温湿度センサと無線LANは市販のPmodモジュールを利用します。
センサは、二酸化炭素センサなど、別のPmodに入れ替えることで、監視対象を変えることができます。

Pmodについては「技術コラム Vol.12 Pmod™でサクッとプロトタイピング！」でも紹介していますが、様々なセンサ製品が発売されているので、パズル感覚で様々な機能を組み合わせて試すことができます。

また、近年問題となっているネットワーク機器のセキュリティですが、RA8シリーズが対応しているArm TrustZoneなどのセキュリティ機能を活用することで、セキュリティリスクを低減することができます。

■ センサ類を使用した応用例

• ビニルハウスなどで設置する環境センサ
• 工事現場などで設置する振動・騒音モニター
• CO2の濃度などの空気質を測定して動く自動換気システム

RA8シリーズの場合、前回紹介した「Arm Heliumテクノロジ」を活用することで、従来のRAファミリでは厳しかった画像解析も実行可能であり、多様なシーンでの運用が可能です。
ただし、リアルタイムの動画の画像解析は、負荷が非常に重く、より高性能なCPUと大容量のメモリが必要となりますので、RA8には不向きです。RA8での画像処理は、秒単位での静止画レベルの用途と考えた方がよいでしょう。

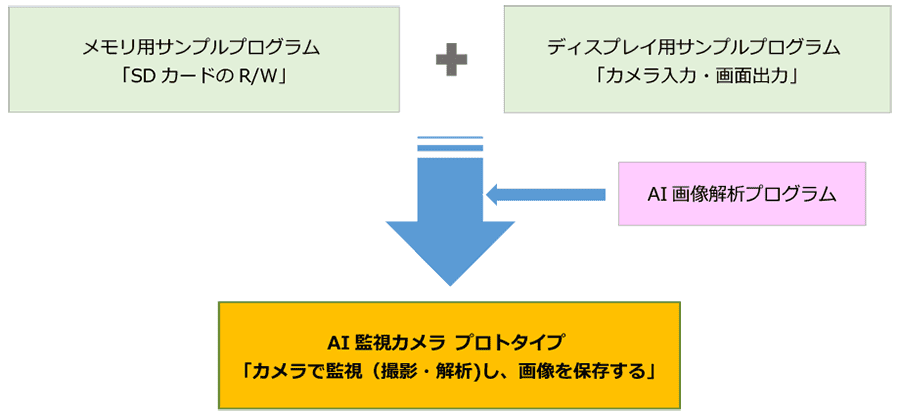

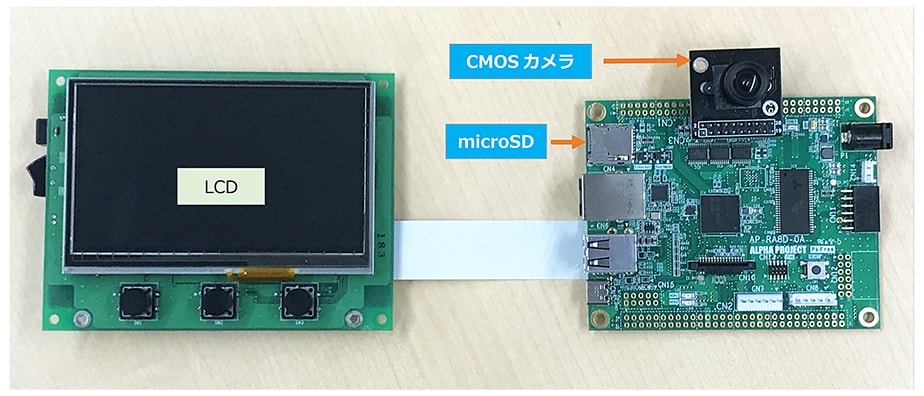

カメラ入力から画面出力、そして外部メディアへの保存などは、すべてサンプルプログラムを参考にできますので、用途に合わせた画像解析プログラムを追加することで、AI監視装置を作成することができます。
また、Ethernet機能を使えば、ネットワークに撮影データをアップロードする機能なども実現することができます。

■ 使用シーン例

• 顔認証システム
• 河川監視・警報システム
• 異物検査システム
• バーコードリーダー
