S7G2 搭載CPUボード

AP-S7G2-0A

¥21,800

(税込 ¥23,980)

RoHS対応
    • M4

      240MHz
    • 内蔵RAM
      640KB
    • 内蔵ROM
      4MB
    • RAM
      32MB
    • ROM
      16MB
    • Ethernet
    • Wi-Fi
    • Bluetooth
    • USB
    • SD
    • LCD
    • CAMERA
    • CAN

AP-S7G2-0Aは、ルネサス エレクトロニクス社製「S7G2」を搭載したCPUボードです。

S7G2はArm® Cortex®-M4コアを搭載したRenesas Synergy™シリーズで最もハイパフォーマンスなマイクロコントローラで、高性能かつコネクティビティとセキュリティ機能に優れた製品です。

Renesas Synergy™プラットフォームを利用し、プロジェクト開発に要する期間短縮、開発・保守に関わる総所有コストの削減、開発着手時の障壁の解消が可能です。

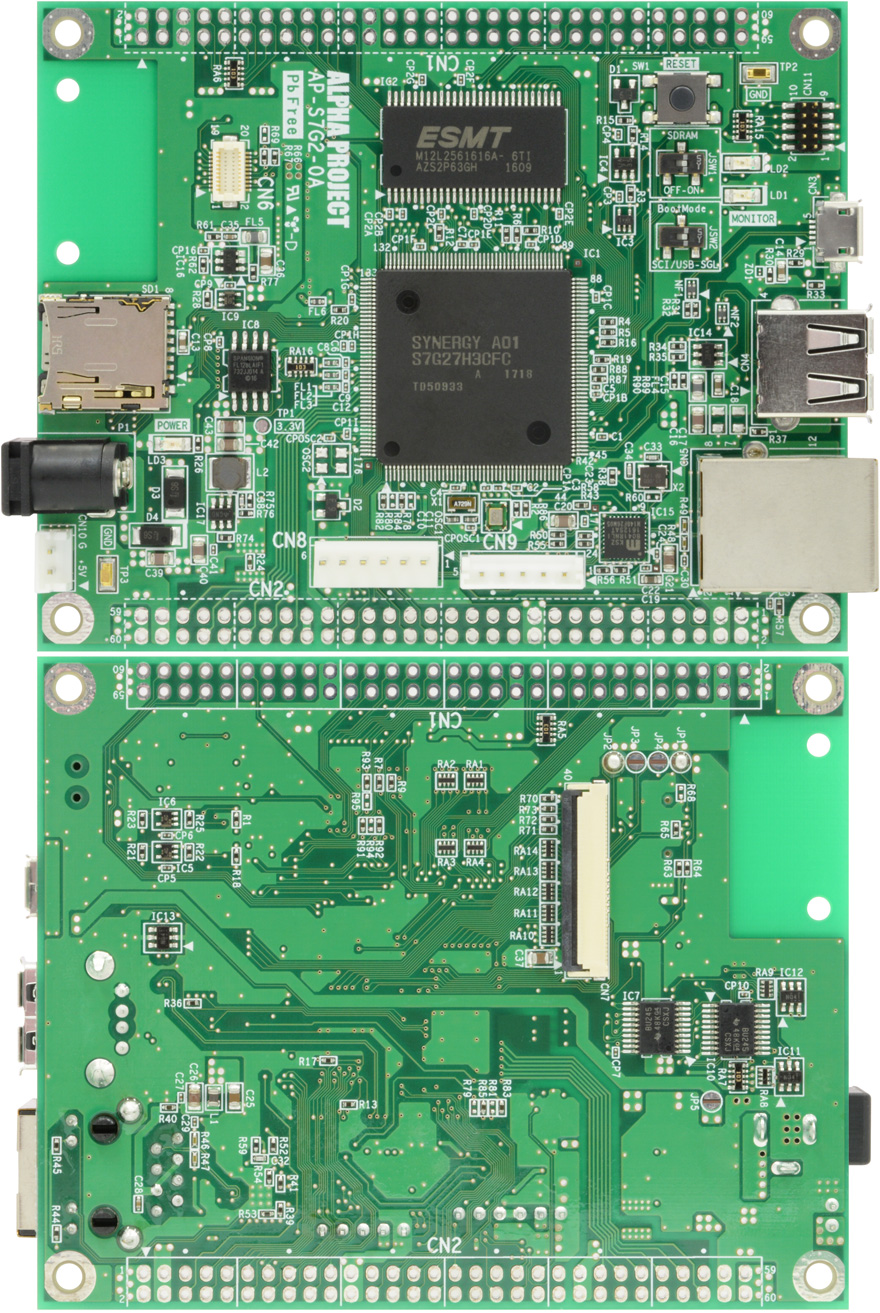

AP-S7G2-0A
拡大画像

特長

ソフトウェア

Synergy Software Package

view_in_arRenesas Synergy™ソフトウェアと開発環境は無償で使用可能、手数料やロイヤリティも不要

SSPはRenesas Synergy™ プラットフォームの心臓部で、ルネサス エレクトロニクス社が動作を保証したソフトウェアパッケージです。
SSPを構成する主要コンポーネントにより、ハードウェアに依存するベーシックなソフトウェア開発に時間を費やすことなく、お客様の優位性を生み出すアプリケーションソフトウェアの開発にいち早く着手できます。

ソリューション

開発ツール 京都マイクロコンピュータ株式会社

京都マイクロコンピュータ
株式会社

デバッグ・書き込みツール「PARTNER-Jet2」

PARTNER-Jet2は、Arm®、RISC-V、SuperHプロセッサー向けの、デバッグ&動的解析、長時間トレース、ロギング対応のJTAGエミュレータです。32bit/64bit、マルチコア、RTOS/LinuxのマルチOSのデバッグにも対応しています。またC/C++に加え近年注目されているRust言語のソースコードデバッグにも対応しています。

仕様

CPU R7FS7G27H3A01CFC(LQFP 176pin)
クロック
メインクロック
24MHz水晶振動子
システムクロック(ICLK)
最大240MHz
周辺モジュールクロック(PCLKx)
最大120MHz/60MHz
外部バスクロック
最大120MHz
FlashROM
CPU内蔵(コードフラッシュメモリ)
4MByte
QSPI FlashROM
16MByte(SDカードI/Fと排他使用)
RAM
CPU内蔵
640KByte
CPU内蔵(スタンバイRAM)
8KByte
外部SDRAM
32MByte
Ethernet CPU内蔵Ethernet コントローラ
10/100BASE-TX
1ポート
Ethernetトランシーバ
KSZ8041RNLI(Microchip)
USB I/F CPU内蔵USB2.0 Host/Functionモジュール
USB Host(High-Speed対応)
1ポート
USB Function(Full-Speed対応)
1ポート
LCD I/F
  • CPU内蔵グラフィックLCDコントローラ(GLCDC)
  • LCDインタフェースコネクタに接続(RGB565) タッチパネル対応
無線モジュールI/F
  • 無線LANモジュール/Bluetoothモジュール
  • スタッキングコネクタ(20pin)
SDカード I/F
microSDカードスロット
1スロット(QSPI Flash ROMと排他使用)
シリアル I/F
シリアルコミュニケーションインタフェース
10ch
1ポートはシリアル I/Fコネクタに接続
CAN I/F
CANモジュール
2ch
1ポートはCANインタフェースコネクタに接続
A/D変換器
分解能
12bit 21ch
D/A変換器
分解能
12bit 2ch
割り込み
  • 割り込みコントローラ内蔵
  • 外部割り込み17本(IRQ0~IRQ15端子)
I/Oポート 126本(兼用端子を含む入出力117本、入力9本)
リセット リセットIC、リセットSW搭載
外部拡張コネクタからのリセットも可能
LED
モニタLED(I/Oポートに接続)
2個
電源LED
1個
JTAGコネクタ
CoreSight ハーフピッチ
10pin(5p×2列)
拡張コネクタ※1 60pinコネクタ×2 未実装 2.54mmピッチ
電源※2 DC5V ±5%(CPUコア、I/O:3.3V)
消費電流
  • Typ約150mA(弊社サンプルプログラム動作、USB未使用時)
  • Max約380mA(USB未使用時)
動作環境 -20~60℃(結露なし)
基板寸法 100×80mm(コネクタ、突起物除く)
付属品 電源ハーネス(2pin)
  • ※1外部拡張用コネクタとして「拡張コネクタセット1」(別売)をご用意しております。
  • ※2DCジャックからの電源供給用に「ACアダプタ」(別売)をご用意しております。

オプション

ダウンロード

ご注意ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント バージョン 更新日
AP-S7G2-0A ハードウェアマニュアル 2.0 2023/10/02
AN178 USB仮想シリアルドライバ インストールガイド 3.1 2023/10/02
AN1801 アルファボードシリーズ Renesas Synergy™ 搭載CPUボード クイックスタートガイド 2.1 2023/10/02
AN1802 Renesas Synergy™ UART サンプルプログラム解説 (AP-S7G2-0A) 3.1 2023/10/02
AN1803 Renesas Synergy™ USB FUNCTION サンプルプログラム解説 (AP-S7G2-0A) 3.1 2023/10/02
AN1804 Renesas Synergy™ USB HOST サンプルプログラム解説 (AP-S7G2-0A) 3.1 2023/10/02
AN1805 Renesas Synergy™ CAN サンプルプログラム解説 (AP-S7G2-0A) 3.1 2023/10/02
AN1806 Renesas Synergy™ Ethernet サンプルプログラム解説 (AP-S7G2-0A) 3.1 2023/10/02
AN1807 Renesas Synergy™ QSPI サンプルプログラム解説 (AP-S7G2-0A) 3.1 2023/10/02
AN1808 Renesas Synergy™ SD サンプルプログラム解説 (AP-S7G2-0A) 3.1 2023/10/02
AN1809 Renesas Synergy™ GUIX サンプルプログラム解説 (AP-S7G2-0A) 3.1 2023/10/02
AN1811 Renesas Synergy™ LCD-KIT サンプルプログラム解説 (AP-S7G2-0A) 3.2 2023/10/02
AN1826 Renesas Synergy™ 開発チュートリアル 3.1 2023/10/02
AN1827 Renesas Synergy™ WM-RP-10 サンプルプログラム解説(AP-S7G2-0A) 2.1 2023/10/02
AN1831 Renesas Synergy™ TCP/IP サンプルプログラム解説(AP-S7G2-0A) 3.1 2023/10/02

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
AP-S7G2-0A 回路図 vpn_key 1.0 2018/06/01
サンプルプログラム パスワード バージョン 更新日
AP-S7G2-0A UART サンプルプログラム vpn_key 3.0 2021/11/10
AP-S7G2-0A USB FUNCTION サンプルプログラム vpn_key 3.0 2021/11/10
AP-S7G2-0A USB HOST サンプルプログラム vpn_key 3.0 2021/11/10
AP-S7G2-0A CAN サンプルプログラム vpn_key 3.0 2021/11/10
AP-S7G2-0A Ethernet サンプルプログラム vpn_key 3.0 2021/11/10
AP-S7G2-0A QSPI サンプルプログラム vpn_key 3.0 2021/11/10
AP-S7G2-0A SD サンプルプログラム vpn_key 3.0 2021/11/10
AP-S7G2-0A GUIX サンプルプログラム vpn_key 3.0 2021/11/10
AP-S7G2-0A TCP/IP サンプルプログラム vpn_key 3.0 2021/11/10
AP-S7G2-0A LCD-KIT サンプルプログラム vpn_key 3.1 2023/02/15
AP-S7G2-0A WM-RP-10 サンプルプログラム vpn_key 2.0 2021/11/10

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合  お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合    お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
