SuperHアルファボードシリーズ

SH7264搭載CPUボード

AP-SH2A-5A

¥18,800

（税込 ¥20,680）販売終了品

【2022年06月30日】　「SuperH CPUボード」一部製品の生産終了と最終取り纏めのお知らせ

- SH-2A
  144MHz
- 内蔵RAM
  1MB
- RAM
  16MB
- ROM
  4MB
- Ethernet
- Wi-Fi
- Bluetooth
- USB
- SD
- LCD
- CAMERA
- CAN

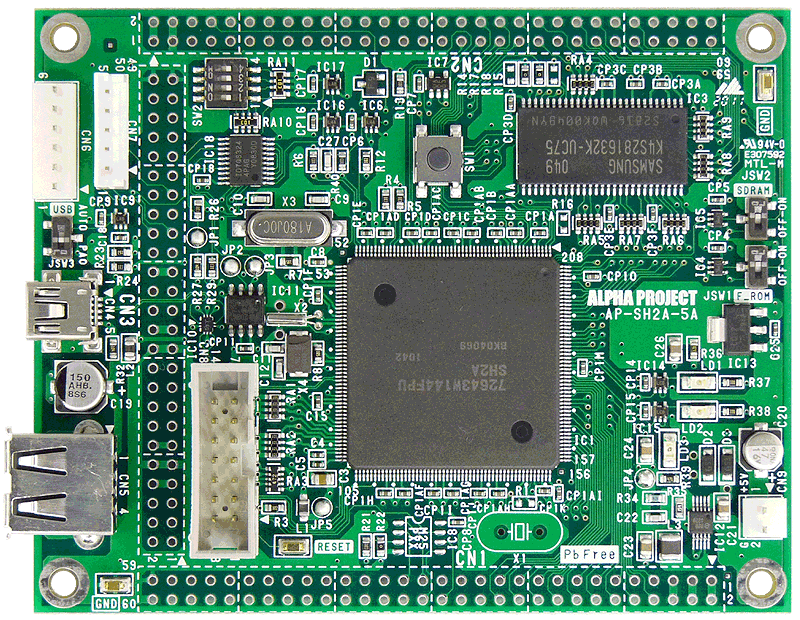

AP-SH2A-5Aは、SH-2A SH7264（ルネサスエレクトロニクス社製）を搭載した高性能RISC CPUボードです。

大容量メモリの他、CAN、USB等のインタフェースを備えています。

SH7264が持つデジタルオーディオやビデオディスプレイコントローラ等の機能評価ができるよう、外部拡張に必要な信号は外部接続コネクタへ引き出してありますので、各種試作や小ロット製品への適用など幅広い対応が可能です。

開発ツール XrossFinder、FlashWriter EX 対応

特長

動作周波数最大144MHz（18MHz水晶振動子）
FlashROM 4MByte、SDRAM 16MByte、内蔵RAM 1MByte搭載
USB Host/Function機能装備
シリアルインタフェースコネクタを装備、各種インタフェースコンバータを接続すれば、簡単にPCとの通信が可能
CAN通信用コネクタ装備、別売のCANトランシーバアダプタを接続すれば、簡単にCAN機器との通信が可能
H-UDIコネクタ装備
外部拡張が容易
外部接続用コネクタへ必要な信号線を引き出してあります。
回路図を提供
開発作業へスムーズに着手いただけるとともに、教育や研修用に最適です。
サンプルプログラム付属
スタートアップ、タイマ、CAN通信、USB Host（デバイスドライバ、データ転送）、USB Function（デバイスドライバ、USBシリアルドライバ）

ソリューション
ミドルウェア	株式会社東光高岳	組込みコントローラ用USBホストドライバ「MatrixQuestUSB」 MatrixQuestUSBシリーズはUSBホスト用、ファンクション用、マスストレージ専用など豊富なラインナップをそろえた組込み向けUSBプロトコルスタックです。

仕様

CPU	SH7264 R5S72643W144FPU (208pin QFP)
クロック	システムクロック 18MHz　水晶振動子 CPUクロック最大144MHz　バスクロック最大72MHz　周辺クロック最大36MHz
メモリ	FlashROM 4MByte（16bit幅） SDRAM 16MByte（16bit幅）内蔵RAM 1MByte
シリアル I/F	クロック同期/調歩同期式 8ch　1chは通信コネクタに接続
USB I/F	CPU内蔵USB2.0 Host/Functionモジュール Host（High-Speed対応） 1ポート Function（High-Speed対応） 1ポート Host、Functionは排他使用
CAN I/F	コントローラエリアネットワーク 2ch 1chはCAN I/Fコネクタに接続
パラレルI/O	129本（兼用端子を含む）
割り込み	割り込みコントローラ内蔵外部17本 (NMI、IRQ7～IRQ0、PINT7～PINT0)
A/Dコンバータ	分解能10bit　8ch
タイマ/カウンタ	マルチファンクションタイマパルスユニット2 16bit　5ch コンペアマッチタイマ 16bit　2ch ウォッチドッグタイマ 1ch
リセット	リセットIC、リセットSW搭載外部拡張コネクタ（未実装）からのリセットも可能
拡張コネクタ※1	60pinコネクタ×2（2.54mmピッチ）※未実装 50pinコネクタ（2.54mmピッチ）※未実装
その他	ダイレクトメモリアクセスコントローラ 16ch I²Cバスインタフェース3 3ch マルチファンクションタイマパルスユニット2 16bit 5ch ビデオディスプレイコントローラ3 シリアルサウンドインタフェース 4ch
電源	DC5V / 3.3V ±5%（CPUコア：1.2V、I/O：3.3V）
消費電流	Typ 約120mA（USB未使用、弊社サンプルプログラム動作時） Max 約350mA（USB未使用時）
基板寸法	100×80mm（コネクタ、突起物除く）
動作環境	0～60℃（結露なし）
付属品	電源ハーネス（2pin）
※1外部拡張用コネクタとして「拡張コネクタセット8」（別売）をご用意しております。

オプション

インテリジェントSDカードリーダライタ

PC-SDRW-02

RS-232 インタフェースコンバータ

PC-RS-04

RS-422/485 インタフェースコンバータ

PC-RS485-01A

USB インタフェースコンバータ

PC-USB-03

USB インタフェースコンバータ

PC-USB-04

Etherインタフェースコンバータ

PC-LAN-02

Android Open Accessory USB
インタフェースコンバータ

PC-AOA-01

CANトランシーバアダプタ

PC-CAN-02

CANトランシーバアダプタ

PC-CAN-03

JTAGデバッガ

XrossFinder

デバッグコントロールソフト

XsSight

Flash書込みソフトウェア

FlashWriter EX

ダウンロード

ご注意ご使用の前にご確認ください。

弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
サンプルプログラムに関するお問い合わせは、お受けできません。
ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
本規約に同意されない限り、プログラムを使用することはできません。

マニュアル・ドキュメント	バージョン	更新日
AP-SH2A-5A ハードウェアマニュアル	4.0	2021/02/05
AN132 ルネサスSHC評価版インストールガイド	5.1	2023/10/02
AN166 AP-SH2A-5A(SH7264 CPU BOARD) サンプルプログラム解説	3.0	2021/02/05
AN178 USB仮想シリアルドライバインストールガイド	3.1	2023/10/02

製品ご購入後に公開される情報

回路図	パスワード	バージョン	更新日
AP-SH2A-5A 回路図	vpn_key	2.0	2012/07/18

サンプルプログラム	パスワード	バージョン	更新日
AP-SH2A-5A サンプルプログラム	vpn_key	1.1	2013/06/27

コンパイラ	パスワード	バージョン	更新日
ルネサスSHC評価版（ルネサスエレクトロニクス社Webページ）	-	-	-

パスワードが必要なデータについて

1

購入製品の添付紙面よりパスワードをご確認ください。
2

公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。
3

圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合　　お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合　　　　お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。

ご購入

販売終了品
