JTAGデバッガ・ライタ

XrossFinder

価格表

RoHS対応

ルネサス エレクトロニクス社製SuperH マイコンSH-2/2A/3/4/4Aに対応した、JTAG デバッガ「XrossFinder」

XrossFinderは、ルネサス SuperHファミリに対応したJTAGデバッガ・ライタです。

低価格ながら、SH-2・2A・3・4・4A に対応し、コストパフォーマンスも抜群です。
コントロールソフトは「XsSight(エクスサイト)」(別売)を採用し、快適な操作性を実現しました。開発から製造、教育用まで幅広い用途にご利用いただけます。

デモ機貸出しのご案内

特長

コストパフォーマンスを追求したJTAGデバッガ・ライタ

1台でSH-2・2A・3・4・4Aに対応

50種類以上のSuperHCPUに対応。ハイエンドからローエンドまで一台でカバーします。
追加投資の必要がありませんので、開発コストを軽減することができます。

小型・軽量・外部電源不要、ターゲットとの接続が容易

デバッガ本体は小型・軽量な手のひらサイズで、パソコンとの接続はUSBでおこないます。
また、外部電源が不要なUSBバスパワーに対応していますので、ノートパソコンを使用したフィールドデバッグにも最適です。

シンプル構造で接続も簡単

PCとはUSBケーブル一本で接続し、ターゲットボードには、付属のJTAGケーブルで接続します。
ケーブルの取り回しがシンプルで、取り扱いも容易です。

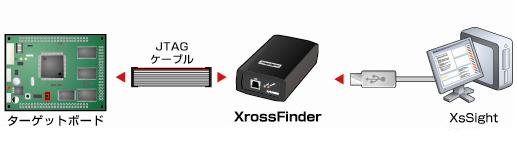

接続例

接続例

快適操作のコストパフォーマンスモデル外部フラッシュにも対応した書込み機能

1,000 種類以上のフラッシュメモリに対応

フラッシュ書込みソフトウェア「FlashWriter EX」(別売)と組み合わせることによって、ユーザープログラムをボード上のフラッシュメモリやルネサスフラッシュマイコンへ書込むことができます。

製造現場でも使える簡単書込み機能

PCからの簡単な操作でフラッシュメモリにプログラムを書込むことができます。
フラッシュ書込み機として製造現場などでのご利用にも最適です。

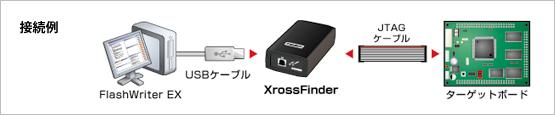

FlashWriter EXイメージ接続例

仕様

デバッグインタフェース H-UDI 14pin
PCインタフェース USB1.1
電源 DC5V USBバスパワー
消費電流 約80mA
動作環境 0~40℃(結露なし)
寸法 W60×D120×H30mm(コネクタ、突起物除く)
重量 約100g
対応OS Windows® XP/7/10
付属品 接続ケーブル(JTAGケーブル、USBケーブル、EXT-TRG/RESET-OUT)、CD-ROM

ダウンロード

ご注意ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント バージョン 更新日
XrossFinder 取扱説明書 9.0 2016/03/15
AN802 H-UDIコネクタ接続例 2.4 2016/01/07
サポートサービス規定 - -

自社サイト資料

XrossFinder バージョン 更新日
XrossFinder USBデバイスドライバ(Windows® 7以降) 2.12.28a 2020/04/03
XrossFinder USBデバイスドライバ(Windows® XP/Vista)

デジタル署名を更新しました。 バージョンは2013/07/12と同じです。

2.08.28d 2016/03/15
ファームウェアアップデートファイル 2.0.0.1 2010/08/02

旧コントロールソフトをお使いのお客様

※ 旧コントロールソフトは2010年12月末をもちましてアップデートを停止し、保守化いたしました。
※ 最新のコントロールソフト「XsSight」へのアップグレードをお勧めします。

旧コントロールソフト用コンテンツ バージョン 更新日
ユーザーズマニュアル 6.0 2010/07/30
コントロールソフトウェア 1.2.0.0 2010/08/02
AN803 XrossFinderユーザーズマニュアル補足(SH2A-Dual編) 1.0 2009/02/20
旧コントロールソフト用コマンドファイル - 2011/02/28
アップデート方法&変更履歴 - -
