NXアルファボードシリーズ

i.MX RT1062搭載CPUボード

NX-RT1062

¥24,800

（税込 ¥27,280）

- M7
  528MHz
- 内蔵RAM
  1MB
- 内蔵ROM
  128KB
- RAM
  32MB
- ROM
  16MB
- Ethernet
- Wi-Fi
- Bluetooth
- USB
- SD
- LCD
- CAMERA
- CAN
Pmod

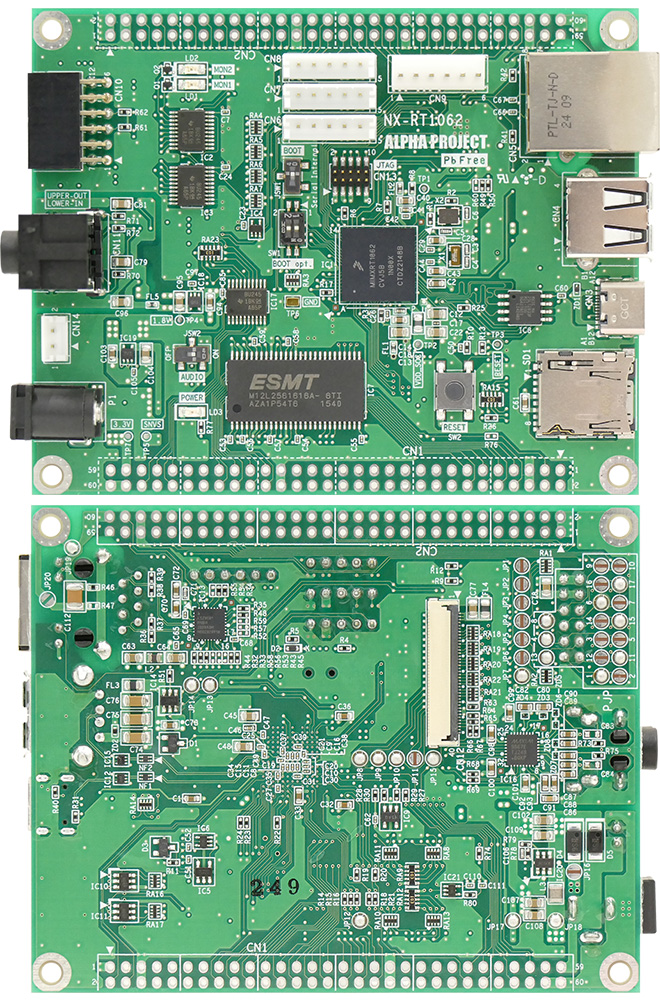

NX-RT1062は、NXP Semiconductors社製「i.MX RT1062」を搭載したCPUボードです。

i.MX RT1062はi.MX RTシリーズのミッドレンジのマイクロコントローラで、ミックスドシグナル用途向けに設計されたCortex-M7を搭載し、多様な機能を備え高速動作を実現しています。幅広い組込み制御用途に最適です。

周辺機能として、Ethernet、USB、CAN、シリアルI/Fなどの汎用インタフェースに加え、Pmod™コネクタを搭載しており、容易に機能拡張することができます。

「技術コラム」を公開しています。

特長

Arm® Cortex®-M7コア「i.MX RT1062」を搭載
動作周波数最大528MHz（24MHz 水晶振動子）
大容量メモリ QSPI FlashROM 16MByte、SDRAM 32MByte
10/100BASE-TX対応のEthernetポートを1ch搭載
USB Host（High-Speed対応）を1ch, USB Function（High-Speed対応）を1ch搭載
CAN通信用コネクタを装備
- CANポートを3ch搭載し、その内1chはCAN FDに対応しています。
- CANアダプタなどを接続することで、簡単にCANシステムを構築することができます。
LCDインタフェース搭載
弊社製タッチパネルLCDキットを接続することで、容易にGUI機能を追加することができます。
- 抵抗膜式 7インチ WVGA LCDキット「LCD-KIT-C02」
- 静電容量式 4.3インチ WQVGA LCDキット「LCD-KIT-D02」
AUDIOインタフェース搭載
周辺拡張アダプタで機能追加
シリアルインタフェースコネクタに周辺拡張アダプタを接続することで、RS-232、RS-485、USBなどのインタフェース機能を追加することができます。
Pmodインタフェース搭載
JTAGエミュレータ用コネクタ装備
外部拡張が容易
外部接続用コネクタへ必要な信号線を引き出してあります。
標準OSとしてFreeRTOSを採用
広温度範囲対応－20℃～60℃
回路図・サンプルプログラムを提供
開発作業へスムーズに着手いただけるとともに、教育や研修用に最適です。

ソリューション
開発ツール	NXP セミコンダクターズ	統合開発環境「MCUXpresso IDE」 MCUXpresso IDEは、NXP社製MCUに対するEclipseベースの開発環境です。高度な編集機能、コンパイル機能、デバッグ機能を備え、MCU固有のデバッグ・ビュー、マルチコア・デバッグ、統合設定の各ツールが追加されています。

NXP® Partner Program

仕様

CPU	MIMXRT1062CVJ5B（i.MX RT1062 196-MAPBGA） Arm®Cortex®-M7
クロック	メイン入力クロック 24MHz 水晶振動子 RTC 入力クロック 32.768KHz 水晶振動子 CPUクロック最大528MHz
ROM	CPU内蔵 128KByte QSPI Nor Flash 16MByte
RAM	CPU内蔵 1MByte SDRAM 32MByte
SDカードI/F	microSDカードスロット 1スロット※1
Ethernet I/F	10/100BASE-TX 1ch
USB I/F	USB2.0 Host（High/Full/Low-Speed対応）Type-A 1ch USB2.0 Function（High/Full-Speed）Type-C 1ch
CAN I/F	FlexCAN 3ch 1chはCAN FD対応、2chはCAN対応、すべてCAN通信コネクタに接続
UART I/F	LPUART 1ch シリアル（UART）通信コネクタに接続
LCD I/F	CPU内蔵ビデオディスプレイコントローラ LCDインタフェース（RGB565）タッチパネル対応
オーディオ入出力	マイク入力 1ch ヘッドフォン出力 1ch Φ3.5 ステレオ・フォンジャック(上段:出力、下段:入力)に接続
Pmod I/F	Pmodインタフェースコネクタ（12pin） 1ch Type1/2/3/6対応
I/Oポート	入出力最大124本（兼用端子含む）
リセット	リセットIC、リセットSW搭載
LED	モニタLED（I/Oポートに接続） 2個電源LED 1個
JTAGコネクタ	CoreSight　ハーフピッチ 10pin（5p×2列）
拡張コネクタ※2	60pinコネクタ×2　2.54mmピッチ（未実装） ※QSPI Flash, microSD,CoreSight,Ethernet,USB 用ポートは基板内で占有
電源※3	DC5V ±5%（I/O：3.3V） USB-VBUS給電動作対応 ※CPU 内部電源(コア含む)は、CPU 内蔵 DCDC,LDO による
動作環境	-20～60℃（結露なし）
基板寸法	100×80mm（コネクタ、突起物除く）
付属品	電源ハーネス（2pin）
※1SDホストインタフェースの使用には、ライセンスが必要になる場合があります。 ※2外部拡張用コネクタとして「拡張用コネクタセット1」（別売）をご用意しております。 ※3DCジャックからの電源供給用に「ACアダプタ」（別売）をご用意しております。

オプション

インテリジェントSDカードリーダライタ

PC-SDRW-02

RS-232 インタフェースコンバータ

PC-RS-04

RS-422/485 インタフェースコンバータ

PC-RS485-01A

USB インタフェースコンバータ

PC-USB-03

USB インタフェースコンバータ

PC-USB-04

Etherインタフェースコンバータ

PC-LAN-02

Android Open Accessory USB
インタフェースコンバータ

PC-AOA-01

CANトランシーバアダプタ

PC-CAN-02

CANトランシーバアダプタ

PC-CAN-03

デジタルRGB ⇒ DVI変換アダプタ

PC-DVI-01

LCDキット

LCD-KIT-C02

LCDキット

LCD-KIT-D02

Pmod ⇒ TTLシリアル変換アダプタ

PM-CNV-01

ダウンロード

ご注意ご使用の前にご確認ください。

弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
サンプルプログラムに関するお問い合わせは、お受けできません。
ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
本規約に同意されない限り、プログラムを使用することはできません。

マニュアル・ドキュメント	バージョン	更新日
NX-RT1062 ハードウェアマニュアル	1.0	2025/06/02
AN2301 NXシリーズ　開発チュートリアル	1.0	2025/05/16
AN2302 NX-RT1062/NX-RT1021 サンプルプログラム解説	1.0	2025/05/16
AN2303 NX-RT1062/NX-RT1021 Pmodサンプルプログラム解説	1.0	2025/05/16
AN2304 NX-RT1062 LCD-KITサンプルプログラム解説	1.0	2025/05/16

技術コラム	バージョン	更新日
vol.27『NXP i.MX RT クロスオーバーMCUの概要』	-	2025/06/20

製品ご購入後に公開される情報

回路図	パスワード	バージョン	更新日
NX-RT1062 回路図	vpn_key	1.0	2025/03/19

3D CADデータ	パスワード	バージョン	更新日
NX-RT1062 3D CADモデル	vpn_key	1.0	2025/04/30

サンプルプログラム	パスワード	バージョン	更新日
NX-RT1062 サンプルプログラム	vpn_key	1.1	2025/09/03
NX-RT1062 Pmod サンプルプログラム	vpn_key	1.0	2025/05/16
NX-RT1062 LCD-KIT サンプルプログラム	vpn_key	1.0	2025/05/16
