NXアルファボードシリーズ

i.MX RT1021搭載CPUボード

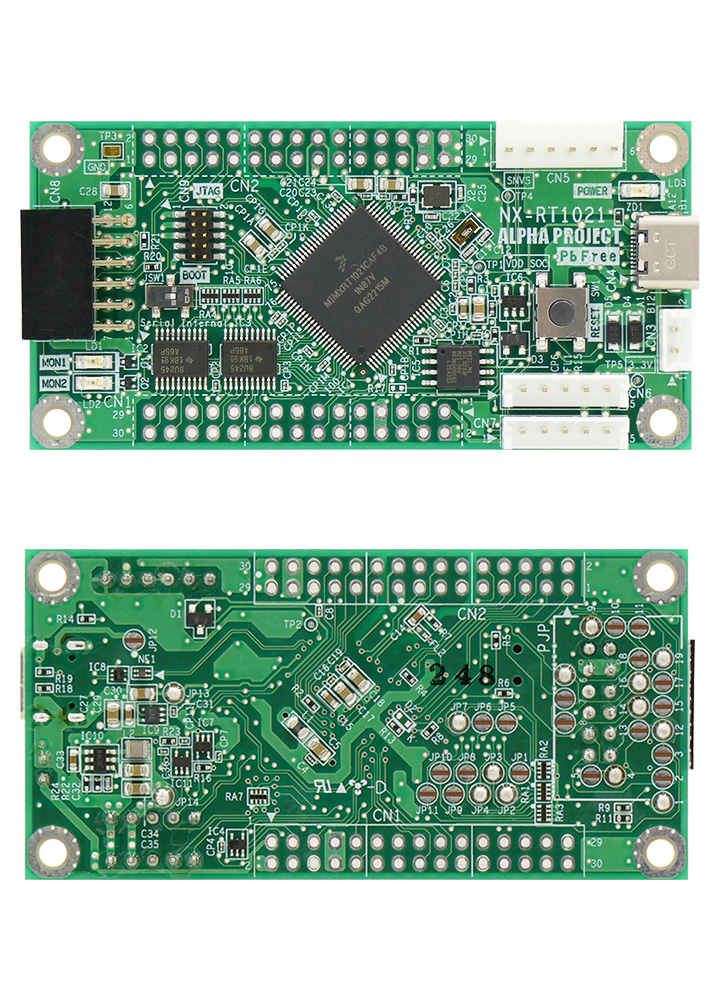

NX-RT1021

¥9,800

（税込 ¥10,780）

- M7
  396MHz
- 内蔵RAM
  256KB
- 内蔵ROM
  96KB
- ROM
  4MB
- Ethernet
- Wi-Fi
- Bluetooth
- USB
- SD
- LCD
- CAMERA
- CAN
Pmod

NX-RT1021は、NXP Semiconductors社製「i.MX RT1021」を搭載したCPUボードです。

i.MX RTシリーズのローエンド向けマイクロコントローラで、高速な動作により、小規模な組込み制御用途に最適です。

i.MX RT1021は、さまざまなメモリインターフェイスと、UART、SPI、I²C、USB、Ethernet、CANを含む幅広い接続インターフェイスを提供し、SDKやIDEの選択および構成ツールを含むMCUXpressoエコシステムによってサポートされており、迅速な開発を可能にします。

「技術コラム」を公開しています。

特長

Arm® Cortex®-M7コア「i.MX RT1021」を搭載
動作周波数最大396MHz（24MHz 水晶振動子）
USB Function（High-Speed対応）を1ch搭載
CAN通信用コネクタを装備
CANポートを2ch搭載し、CANアダプタなどを接続することで簡単にCANシステムを構築することができます。
周辺拡張アダプタで機能追加
シリアルインタフェースコネクタに周辺拡張アダプタを接続することで、RS-232、RS-485、USBなどのインタフェース機能を追加することができます。
Pmod™インタフェースコネクタを搭載
Pmodに対応した12ピンコネクタを搭載しており、市販のPmod対応モジュールを利用することができます。
JTAGエミュレータ用コネクタ装備
外部拡張が容易
外部接続用コネクタへ必要な信号線を引き出してあります。
標準OSとしてFreeRTOSを採用
広温度範囲対応－20℃～70℃
回路図・サンプルプログラムを提供
開発作業へスムーズに着手いただけるとともに、教育や研修用に最適です。

ソリューション
開発ツール	NXP セミコンダクターズ	統合開発環境「MCUXpresso IDE」 MCUXpresso IDEは、NXP社製MCUに対するEclipseベースの開発環境です。高度な編集機能、コンパイル機能、デバッグ機能を備え、MCU固有のデバッグ・ビュー、マルチコア・デバッグ、統合設定の各ツールが追加されています。

NXP® Partner Program

仕様

CPU	MIMXRT1021CAF4B（100Pin QFP） Arm®Cortex®-M7
クロック	メイン入力クロック 24MHz 水晶振動子 RTC 入力クロック 32.768KHz 水晶振動子 CPUクロック最大396MHz
ROM	CPU内蔵 96KByte QSPI Nor Flash 4MByte
RAM	CPU内蔵 256KByte
USB I/F	USB2.0 Function Type-C (Full speed 対応) 1 ポート
CAN I/F	CAN 2ch すべてCAN通信コネクタに接続
UART I/F	LPUART 1ch シリアル（UART）通信コネクタに接続
Pmod I/F	Pmodインタフェースコネクタ（12pin） 1ch Type1/2/3/6対応
GPIO	入出力最大50本（兼用端子含む）
リセット	リセットIC、リセットSW搭載
LED	モニタLED（I/Oポートに接続） 2個電源LED 1個
JTAGコネクタ	CoreSight　ハーフピッチ 10pin（5p×2列）
拡張コネクタ※1	30pinコネクタ×2　2.54mmピッチ（未実装） ※QSPI Flash, CoreSight 用ポートのみ基板内で占有
電源	DC5V ±5%（I/O：3.3V） USB-VBUS給電動作対応 ※CPU 内部電源(コア含む)は、CPU 内蔵 DCDC,LDO による
動作環境	-20～70℃（結露なし）
基板寸法	80×40mm（コネクタ、突起物除く）
付属品	電源ハーネス（2pin）
※1外部拡張用コネクタとして「拡張用コネクタセット12」（別売）をご用意しております。

オプション

インテリジェントSDカードリーダライタ

PC-SDRW-02

RS-232 インタフェースコンバータ

PC-RS-04

RS-422/485 インタフェースコンバータ

PC-RS485-01A

USB インタフェースコンバータ

PC-USB-03

USB インタフェースコンバータ

PC-USB-04

Etherインタフェースコンバータ

PC-LAN-02

Android Open Accessory USB
インタフェースコンバータ

PC-AOA-01

CANトランシーバアダプタ

PC-CAN-02

CANトランシーバアダプタ

PC-CAN-03

Pmod ⇒ TTLシリアル変換アダプタ

PM-CNV-01

ダウンロード

ご注意ご使用の前にご確認ください。

弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
サンプルプログラムに関するお問い合わせは、お受けできません。
ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
本規約に同意されない限り、プログラムを使用することはできません。

マニュアル・ドキュメント	バージョン	更新日
NX-RT1021 ハードウェアマニュアル	1.0	2025/06/02
AN2301 NXシリーズ　開発チュートリアル	1.0	2025/05/16
AN2302 NX-RT1062/NX-RT1021 サンプルプログラム解説	1.0	2025/05/16
AN2303 NX-RT1062/NX-RT1021 Pmodサンプルプログラム解説	1.0	2025/05/16

技術コラム	バージョン	更新日
vol.27『NXP i.MX RT クロスオーバーMCUの概要』	-	2025/06/20

製品ご購入後に公開される情報

回路図	パスワード	バージョン	更新日
NX-RT1021 回路図	vpn_key	1.0	2025/03/19

3D CADデータ	パスワード	バージョン	更新日
NX-RT1021 3D CADモデル	vpn_key	1.0	2025/05/01

サンプルプログラム	パスワード	バージョン	更新日
NX-RT1021 サンプルプログラム	vpn_key	1.0	2025/05/16
NX-RT1021 Pmodサンプルプログラム	vpn_key	1.0	2025/05/19

パスワードが必要なデータについて

1

購入製品の添付紙面よりパスワードをご確認ください。
2

公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。
3

圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合　　お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合　　　　お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
