NXアルファボードシリーズ
MCX N947搭載CPUボード
NX-N947
¥21,800
（税込 ¥23,980）
-
-
M33x2
150MHz - 内蔵RAM
512KB - 内蔵ROM
2MB - RAM
8MB - ROM
4MB
-
-
- Ethernet
- Wi-Fi
- Bluetooth
- USB
- SD
- LCD
- CAMERA
- CAN

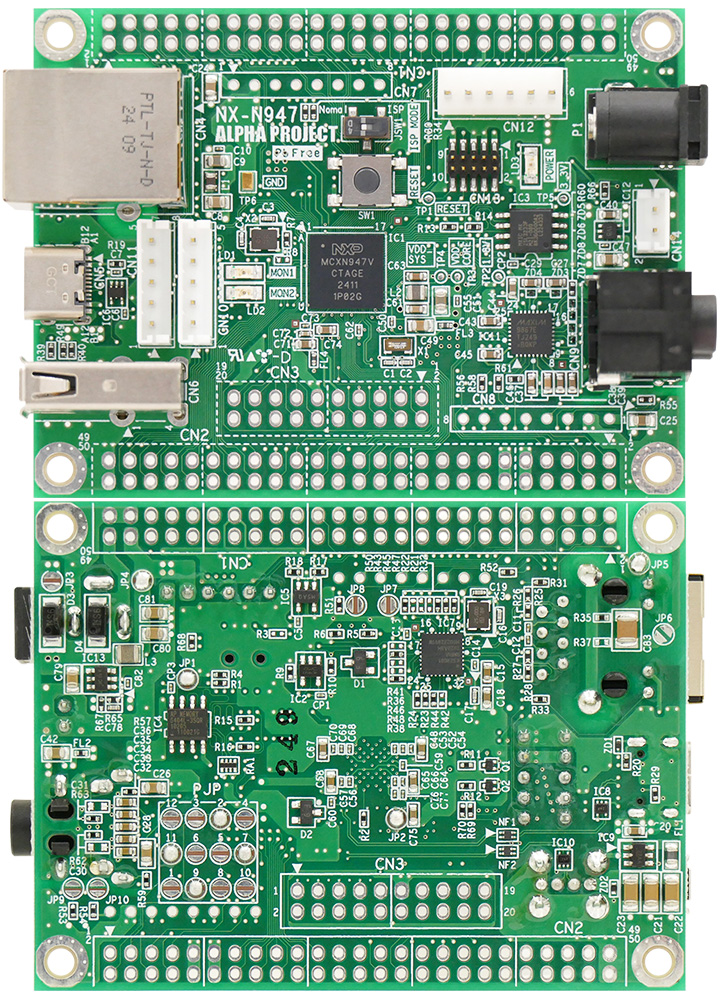

NX-N947は、NXP Semiconductors社製「MCX N947」を搭載したCPUボードです。
最大周波数150MHzで動作するデュアル高性能Arm® Cortex®-M33と統合型eIQ Neutron Processing Unit（NPU）により、CPUコアのみの場合と比較して最大42倍の機械学習スループットを実現できます。そのため、リアルタイム処理が必要な産業用途向けIoTエッジデバイスアプリケーションに最適です。
周辺機能として、Ethernet、USB、CAN FD、シリアルI/Fなどの汎用インタフェースを搭載しており、容易に機能拡張することができます。
「技術コラム」を公開しています。
特長
- Arm® Cortex®-M33 Dualコア「MCX N947」を搭載
- 動作周波数 最大150MHz（24MHz 水晶振動子）
- 大容量メモリ QSPI FlashROM 4MByte、QSPI PSRAM 8MByte
- 10/100BASE-TX対応のEthernetポートを1ch搭載
- USB Host（High-Speed対応）を1ch, USB Function（Full-Speed対応）を1ch搭載
- CAN FD通信用コネクタを装備
CANポートを2ch搭載し、CANアダプタなどを接続することで簡単にCANシステムを構築することができます。
- FLEXCOMMポートコネクタ（未実装）を2ch装備
SPIまたはI2Cによる市販のカメラ・LCDを接続することができます。
- AUDIOインタフェース搭載
- 周辺拡張アダプタで機能追加
シリアルインタフェースコネクタに周辺拡張アダプタを接続することで、RS-232、RS-485、USBなどのインタフェース機能を追加することができます。
- JTAGエミュレータ用コネクタ装備
- 外部拡張が容易
- 外部接続用コネクタへ必要な信号線を引き出してあります。
- 一部をPmodインタフェースコネクタ（12pin）の配置にしてあります。（Type1/2/3/6対応）
- 標準OSとしてFreeRTOSを採用
- 広温度範囲対応 －20℃～70℃
- 回路図・サンプルプログラムを提供
開発作業へスムーズに着手いただけるとともに、教育や研修用に最適です。
| 開発ツール |
NXP セミコンダクターズ |
統合開発環境「MCUXpresso IDE」 MCUXpresso IDEは、NXP社製MCUに対するEclipseベースの開発環境です。高度な編集機能、コンパイル機能、デバッグ機能を備え、MCU固有のデバッグ・ビュー、マルチコア・デバッグ、統合設定の各ツールが追加されています。 |
NXP® Partner Program
仕様
| CPU | MCXN947VDFT（184Pin BGA） Arm®Cortex®-M33 |
|---|---|
| クロック |
|
| ROM |
|
| RAM |
|
| Ethernet |
|
| USB I/F |
|
| CAN I/F |
|
| UART I/F | FLEXCOMM-4(LPUART)をシリアル(UART)通信コネクタに接続 |
| FLEXCOMM I/F | FLEXCOMM-5、FLEXCOMM7をSPIまたI2C I/FカメラまたはLCDに接続 2chをSPI Camera/SPI・I2C LCDコネクタに接続 |
| オーディオ I/F |
|
| I/Oポート | 133本(兼用端子を含む) |
| LED |
|
| JTAGコネクタ | CoreSight ハーフピッチ 10pin（5p×2列） |
| 拡張コネクタ※1 | 50pin（25px2 列）x2 2.54mm ピッチ（未実装） 20pin（10px2 列）x1 2.54mm ピッチ（未実装） 8pin（1 列）x2 2.54mm ピッチ（未実装） ※CN2#1～#12はPMODコネクタのピン配置、Type-1/1A,2/2A,3/3A,6/6Aに対応 ※QSPI Flash/PSRAM,CoreSight,Ethernet,USB,AUDIO 用ポートは基板内で占有 |
| 電源※2 |
|
| 動作環境 | -20～70℃（結露なし） |
| 基板寸法 | 80×60mm（コネクタ、突起物除く） |
| 付属品 | 電源ハーネス（2pin） |
|
|
オプション
ダウンロード
ご注意ご使用の前にご確認ください。
- 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。 - 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。 - サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
- サンプルプログラムに関するお問い合わせは、お受けできません。
ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。 - ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
本規約に同意されない限り、プログラムを使用することはできません。
| マニュアル・ドキュメント | バージョン | 更新日 |
|---|---|---|
| NX-N947 ハードウェアマニュアル | 1.0 | 2025/05/26 |
| AN2301 NXシリーズ 開発チュートリアル | 1.0 | 2025/05/16 |
| AN2305 NX-N947 サンプルプログラム解説 | 1.0 | 2025/05/16 |
| AN2306 NX-N947 AIサンプルプログラム解説 | 1.1 | 2025/07/18 |
| 技術コラム | バージョン | 更新日 |
|---|---|---|
| vol.27『NXP i.MX RT クロスオーバーMCUの概要』 | - | 2025/06/20 |
| vol.28『組込み環境で広がるNPU×AIを体験しよう！！』 | - | 2025/07/18 |
製品ご購入後に公開される情報
| 回路図 | パスワード | バージョン | 更新日 |
|---|---|---|---|
| NX-N947 回路図 | 1.0 | 2025/05/01 |
| 3D CADデータ | パスワード | バージョン | 更新日 |
|---|---|---|---|
| NX-N947 3D CADモデル(stepデータ) | 1.0 | 2025/04/30 |
| サンプルプログラム | パスワード | バージョン | 更新日 |
|---|---|---|---|
| NX-N947 サンプルプログラム | 1.0 | 2025/05/16 | |
| NX-N947 AI サンプルプログラム | 1.1 | 2025/07/18 |
パスワードが必要なデータについて
-
1
購入製品の添付紙面よりパスワードをご確認ください。
-
2
公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。
-
3
圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。
製品をご購入済みで、パスワードが見つからないお客様
ユーザー登録を行っていない場合 お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。
ユーザー登録がお済みの場合 お手数ですが、【メールフォーム】よりご連絡をお願いいたします。
なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
