PC/104アルファボードシリーズ

SH7764搭載 Linuxボード

MS104-SH4AG

¥44,800

（税込 ¥49,280）販売終了品

【2022年02月04日】　販売終了のご案内

- SH-4A
  324MHz
- 内蔵RAM
  16KB
- RAM
  64MB
- ROM
  16MB
- Ethernet
- Wi-Fi
- Bluetooth
- USB
- SD
- LCD
- CAMERA
- CAN

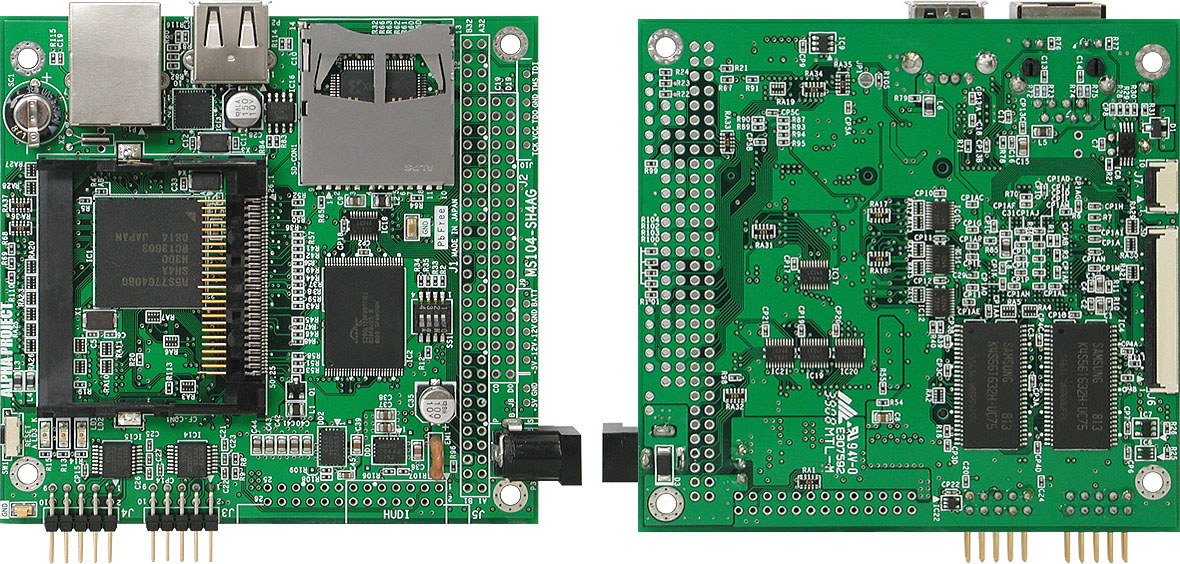

MS104-SH4AGは、SuperH SH-4A SH7764(ルネサスエレクトロニクス社製)を搭載した、PC/104準拠のCPUボードです。

標準OSにLinuxを採用し、Ethernet、USB、シリアル、LCDコントローラ、CFスロット、SD/MMCスロットなど、多様な機能を搭載しているため、幅広い分野に対応が可能です。

MS104-SH4AG Linux開発キット「Linux-KIT-C01」販売終了品

LCD・オーディオボード「MS104-LCD/AUDIO」販売終了品

「XrossFinder、XrossFinder Evo、FlashWriter EX」対応

特長

標準OSにLinuxを採用
SH-4A SH7764 動作周波数最大324MHz
大容量メモリ
FlashROM 16MByte、SDRAM 64MByte
CFカードスロット、SD/MMCカードスロット搭載
豊富なインタフェース
Ethernet、USB、I2C、汎用GPIO、RS-232 I/F、H-UDI
マルチメディア機能
LCDコントローラ、シリアルサウンドインタフェース 4ch
回路図を提供

仕様

CPU	SH7764 324MHz
メモリ	FlashROM 16MByte（16bit幅） SDRAM 64MByte（32bit幅）
周辺ロジック	CPLD XC9572XL
カレンダタイマ	S-35190A（電気二重層コンデンサにてバックアップ）
Ethernet I/F	10/100BASE-T　1ポート
USB I/F	USB2.0 Host High/Full/Low-Speed対応　1ポート
シリアル I/F	RS-232レベル　2ポート
CFカードI/F	Type I / II（3.3V） TrueIDEモード　1スロット
SDカードI/F	SD/MMC対応 SPIモード　1スロット
CPU内蔵LCDコントローラ	LCDC：RGB565、VDC2：RGB666
オーディオ I/F	シリアルサウンドI/F　4ch
I2C I/F	ホスト／スレーブ 1ch　ファーストモード対応
パラレルI/O	I/Oポート 8本
拡張バス※1	PC/104バス配列準拠（一部非サポート）
デバッグI/F	H-UDIコネクタ（14pin）
JTAG I/F	CPLD JTAG（6pin）
電源※2	DC5V ±5%（CPUコア：1.25V、I/O：3.3V）
消費電流	Typ 350mA（弊社サンプルプログラム動作時）
動作環境	0～50℃（結露なし）
基板寸法	95.9×90.2mm（コネクタ、突起物除く）
付属品※3	D-sub9pin変換ケーブル×2、14pin MILコネクタ、スペーサー×4、ナット×4
※1PC/104コネクタは付属しておりません。「PC/104コネクタセット-L」または「PC/104コネクタセット-S」（別売）をお求めください。 ※2DCジャックからの電源供給用に「ACアダプタ」（別売）をご用意しております。 ※3ソフトウェアは付属しておりません。「Linux-KIT-C01」（別売）をお求めください。

オプション

タッチパネル付 LCD・オーディオボード

MS104-LCD/AUDIO

マルチファンクションJTAGデバッガ

XrossFinder Evo

JTAGデバッガ

XrossFinder

デバッグコントロールソフト

XsSight

Flash書込みソフトウェア

FlashWriter EX

ダウンロード

ご注意ご使用の前にご確認ください。

弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
サンプルプログラムに関するお問い合わせは、お受けできません。
ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
本規約に同意されない限り、プログラムを使用することはできません。

マニュアル・ドキュメント	バージョン	更新日
MS104-SH4AG ハードウェアマニュアル（ダイジェスト版）	6.0	2021/02/05
ERA01 「MS104-SH4AG ハードウェアマニュアル2版」の正誤表	3.0	2021/02/05
ERA03 「MS104-SH4AG ハードウェアマニュアル3版」の正誤表	2.0	2021/02/05
ERA04 MS104-SH4AG FlashROMの書き込み・消去の不具合について	2.0	2021/02/05

自社サイト資料

Linux-KIT-C01をご使用の場合はこちらをご覧ください。

製品ご購入後に公開される情報

マニュアル・ドキュメント	パスワード	バージョン	更新日
MS104-SH4AG ハードウェアマニュアル	vpn_key	6.0	2021/02/05

回路図	パスワード	バージョン	更新日
MS104-SH4AG 回路図	vpn_key	3.0	2010/04/26

CPLD HDLプログラム	パスワード	バージョン	更新日
CPLD HDLプログラム	vpn_key	1.1	2010/02/01

パスワードが必要なデータについて

1

購入製品の添付紙面よりパスワードをご確認ください。
2

公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。
3

圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合　　お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合　　　　お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
