AM3358 CPUボード

XG-3358

¥36,800

(税込 ¥40,480)

RoHS対応
    • A8

      1GHz
    • 内蔵RAM
      64KB
    • RAM
      128MB
    • ROM
      32MB
    • Ethernet
    • Wi-Fi
    • Bluetooth
    • USB
    • SD
    • LCD
    • CAMERA
    • CAN
  • Linux

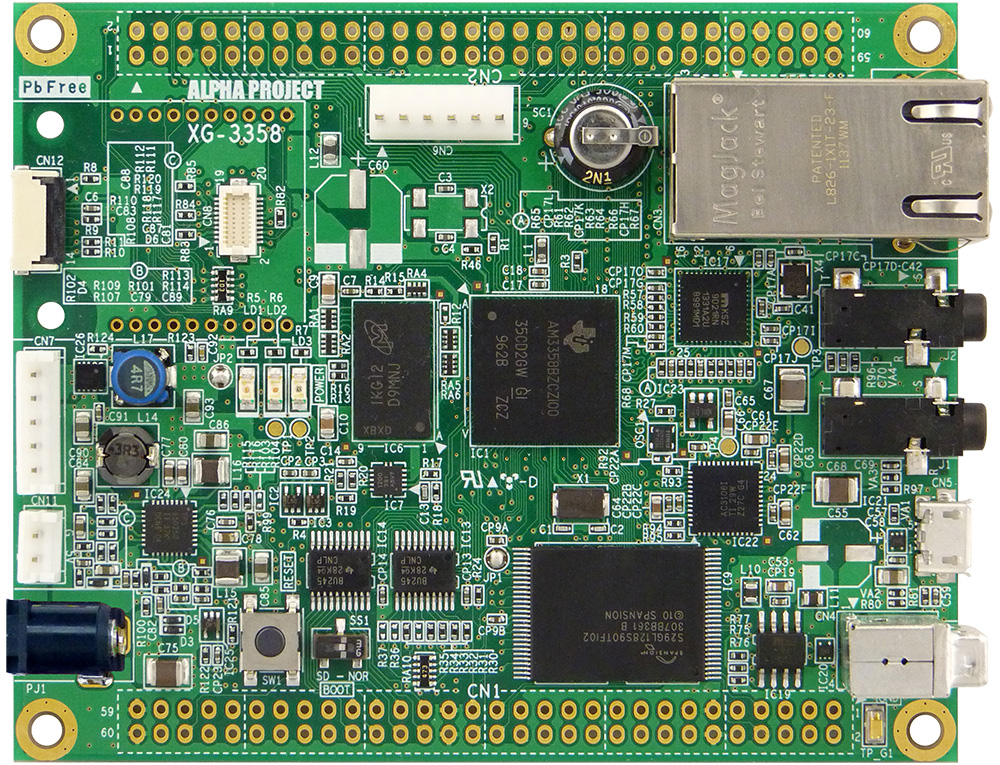

XG-3358はTexas Instruments社製高性能マイクロプロセッサ Sitara™シリーズ Cortex-A8コア「AM3358」を搭載したCPUボードです。

標準OSにLinuxを採用し、最大1GHzのCPUと3Dアクセラレータを搭載しており、マルチタッチLCDキットと組合わせることで表現力豊かなGUIシステムを構築できます。また、Gigabit Ethernetを搭載しているため、動画などの大容量データの高速転送に性能を発揮します。

拡大画像

特長

仕様

CPU Sitara™ AM3358 Cortex®-A8 コア
クロック
クロックソース
24MHz 水晶振動子
CPUコアクロック
最大 1GHz
GPMC バスクロック
最大 100MHz
DDRクロック
最大 400MHz
メモリ
NOR FlashROM
32MByte(16bit幅)
DDR3 SDRAM
128MByte(16bit幅)
Ethernet I/F CPU内蔵Gigabitイーサネットコントローラ
10/100/1000BASE
1ポート
EthernetトランシーバKSZ9021RN(Micrel)
SD/MMC I/F
SD/MMC インタフェース
2ch
MMC0は microSDカードコネクタに接続
CAN I/F
CAN インタフェース
2ch
DCAN0 は CAN インタフェースコネクタに接続(TTLレベル)
USB I/F CPU内蔵USBコントローラ
USB2.0 Host/Function(OTG、High-Speed対応)
1ポート Host、Functionは排他使用
USB2.0 Host(High-Speed対応)
1ポート
無線モジュールI/F 無線LAN/Bluetooth/XBeeモジュール(排他使用)
RTC
  • カレンダ機能 外部32.768KHz(20ppm) 水晶振動子接続 最大日差±2秒
  • 電気二重層コンデンサによるバックアップ
  • 外部バックアップ電源によるバックアップ可能
パラレルI/O 49本(兼用端子を含む)
リセット リセットSW搭載
外部拡張コネクタ(未実装)からのリセットも可能
シリアル I/F
クロック同期/調歩同期式
4ch
UART0はシリアルインタフェースコネクタに接続(TTLレベル)
LCD I/F※1 CPU内蔵LCDコントローラ(RGB565)
LED
モニタLED(I/Oポートに接続)
2個
電源LED
1個
JTAG I/F 14pin FPCコネクタ
リアルタイムクロック
電気二重層コンデンサにてバックアップ
外部からのバックアップ可能
拡張コネクタ※2 60pin コネクタ×2(未実装)
電源※3 DC5V ±5%(CPUコア:1.1V、I/O:3.3V)
消費電力
  • Typ 約4.0W(1000Base 接続、外部ストレージ未使用時)
  • Typ 約2.0W(100Base 接続、外部ストレージ未使用時)
  • Max 約5.0W
動作環境 0~60℃(結露なし)
基板寸法 100×80mm(コネクタ、突起物除く)
付属品 電源ハーネス(2pin)
  • ※1LCDキットは、Linux開発キットと組み合わせてご利用ください。
  • ※2外部拡張用コネクタとして「XGシリーズ 拡張用コネクタセット3」(別売)をご用意しております。
  • ※3DCジャックからの電源供給用に「ACアダプタ」(別売)をご用意しております。

オプション

ダウンロード

マニュアル・ドキュメント バージョン 更新日
XG-3358 ハードウェアマニュアル 5.0 2023/10/02
XG-3358 FlashROM代替品の採用について 1.1 2023/10/02

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
XG-3358 回路図 vpn_key 1.1 2014/04/22

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合  お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合    お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
