SMARC®モジュール

SMARC2.1規格準拠キャリアボード

αSMARC-EVB1

SMARC module

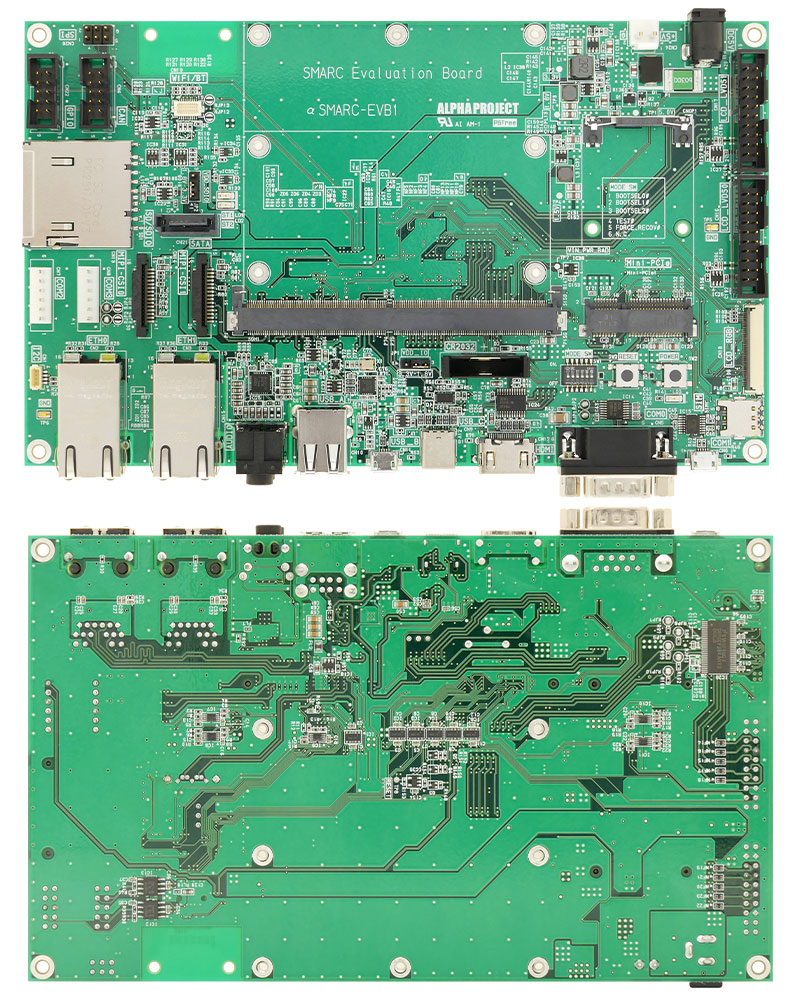

αSMARC-EVB1は、SMARC2.1規格に準拠したキャリアボードです。

SMARC Moduleを利用したシステムのアプリケーション開発にすぐに着手することができ、開発期間と開発コストを低減します。

SMARC Moduleの評価およびアプリケーション開発・試作用途などでご利用いただけます。

標準規格 SMARC2.1に準拠
SMARC2.1規格に準拠しており、対応するSoMと組み合わせてすぐに動作させることができます。
豊富なインタフェース
USB3.0、PCI Express、Gigabit Ethernet、SATAなどの高速通信インタフェースのほか、LCD、AUDIO、MIPI CSI-2、CANなど多くの周辺機能を備えています。
回路図を公開
キャリアボードの回路図を公開しているので、ハードウェアリファレンスとしてもお役立ていただけます。

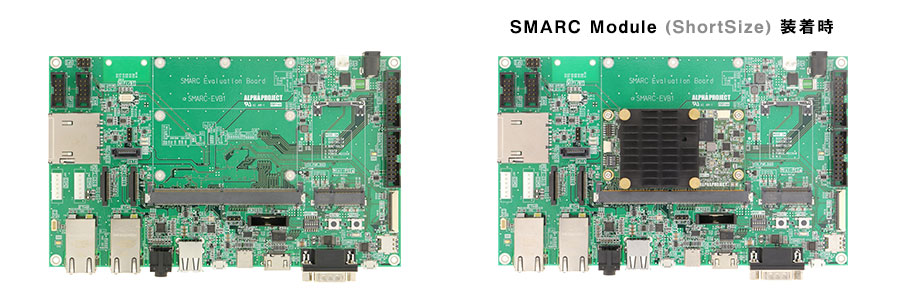

対応フォームファクタ	SMARC2.1 Module　Short/Full size
Ethernet	Gigabit Ethernet 2ポート
SD/SDIO	SD-CARD SLOT ×1
USB2.0	USB-HOST HighSpeed（Type-A） 2ポート USB-HOST HighSpeed（Type-A）/ Function（Type-B Micro） 1ポート
USB3.0	USB OTG SuperSpeed（Type-C） 1ポート
USB COM	USB/UART Bridge（Type-B Micro） 1ポート
PCI Express	mini-PCIe SLOT ×1
SIM	nanoSIM SLOT ×1
LCD I/F	LVDS ×2 TTL（RGB666） ×1
HDMI	HDMI 1ポート
CAMERA	MIPI CSI-2 2ポート
SATA	SATA 1ポート
AUDIO	Stereo Line In/Out ×1
CAN	CAN 2ポート（CAN-FD Support）
RS-232	RS-232 1ポート
UART	TTL 2ポート
Wireless Module I/F	Wireless Module「WM-RP-10」搭載可
I2C	I2C 1ポート（Grove I/F）
LED	モニタ LED 2個（GPIO）パワー LED 1個
バックアップ電池	CR2032　コイン電池ホルダー
電源	DC5V ±5%
消費電流	最大1W（EVB単体、外部接続なし）
使用環境条件	-20～60℃（結露なし）
基板	FR-4（UL94-V0）
基板寸法	200×120mm（コネクタ、突起物除く）
付属品	ゴム足×4

RS-232 インタフェースコンバータ

PC-RS-04

RS-422/485 インタフェースコンバータ

PC-RS485-01A

USB インタフェースコンバータ

PC-USB-03

USB インタフェースコンバータ

PC-USB-04

無線LANモジュール

WM-RP-10

LCDキット

LCD-KIT-C02

マニュアル・ドキュメント	バージョン	更新日
αSMARC-EVB1 ハードウェアマニュアル	2.0	2023/10/02
αSMARC-EVB1 Hardware Manual(English)	2.0	2023/10/02

「技術コラム」を公開しています。

回路図	パスワード	バージョン	更新日
αSMARC-EVB1回路図	vpn_key	1.0	2021/06/18

3D CADデータ	パスワード	バージョン	更新日
αSMARC-EVB1 3D CADモデル	vpn_key	1.0	2024/03/05

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合　　お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合　　　　お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。

「αSMARC-EVB1」は、SMARC®開発キットに同梱される製品です。
