RZアルファボードシリーズ

RZ/G3S搭載CPUボード

AP-RZG3-0A

¥32,800

（税込 ¥36,080）

- A55
  1.1GHz
- M33×2
  250MHz
- RAM
  1GB
- ROM
  4MB
- eMMC
  8GB
- Ethernet
- Wi-Fi
- Bluetooth
- USB
- SD
- LCD
- CAMERA
- CAN
Pmod

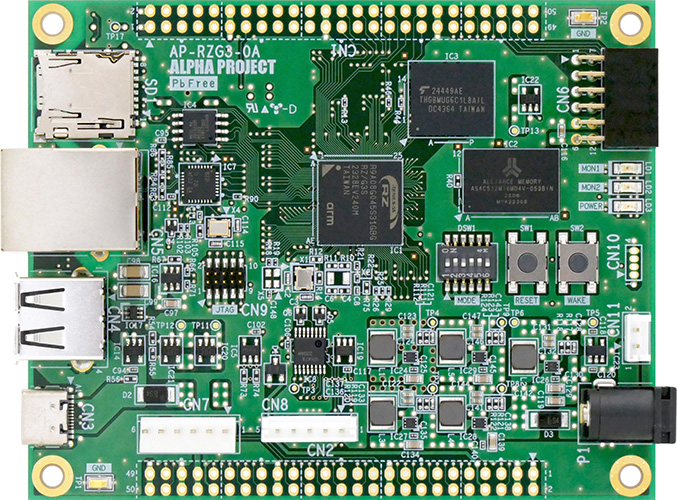

AP-RZG3-0Aはルネサスエレクトロニクス社製「RZ/G3S」を搭載したCPUボードです。

最大1.1GHzで動作する64bit Arm® Cortex® A55と、2つのArm Cortex M33（最大 250MHz）を搭載し、Linuxによる高度なアプリケーション処理とRTOSによるリアルタイム処理を両立させることができます。

大容量で高速アクセス可能なLPDDR4メモリとeMMCを搭載し、低消費電力モードをサポートしているため、省電力を求められるIoTエッジデバイスなどに最適です。また、周辺機能としてEthernet、USB、microSD、CAN FD、シリアルI/Fなどの汎用インタフェースに加え、Pmodコネクタと拡張コネクタを搭載しており、様々な機能を拡張することができます。

「技術コラム」を公開しています。

特長

大容量メモリを搭載
プログラムメモリとしてQSPI Flash 4MByteとeMMC 8GByte、データメモリにはLPDDR4-1600 1GByteを搭載しています。
低消費電力モードをサポート
Cortex-Mコアのみが動作するAWOモードと、RTCなど最低限の機能が動作するVBATTモードの2種類をサポートしています。

また、DDRセルフリフレッシュをサポートしているため、低消費電力モードからの復帰が短時間で実現できます。
Pmod™インタフェースコネクタを搭載
Pmodに対応した12ピンコネクタを搭載しており、市販のPmod対応モジュールを利用することができます。
豊富な通信インタフェース
Ethernet、USB、シリアル（UART）I/F、CAN FD
外部拡張が容易
外部接続用コネクタ（50pinx2 未実装）へ拡張に必要な信号線を引き出してありますので、外部拡張が容易です。
小型基板
基板寸法は100X80mmと小型です。
広温度範囲に対応
動作温度−20℃～+60℃に対応しています。
標準OSにLinuxを採用
Verified Linux Package(超長期サポートLinux)※を採用し、ソフトウェア開発とメンテナンスの負担を軽減します。
回路図を全て公開
回路図は全て公開されていますので、回路動作の確認やデバッグにお役立ていただけます。
また、教育や研修用途にも最適です。

※Verified Linux Packageはルネサスエレクトロニクス社より提供されます。詳しくはルネサスエレクトロニクス社のホームページを御覧ください。

ソリューション
開発ツール	京都マイクロコンピュータ株式会社	デバッグ・書き込みツール「PARTNER-Jet2」 PARTNER-Jet2は、Arm®、RISC-V、SuperHプロセッサー向けの、デバッグ＆動的解析、長時間トレース、ロギング対応のJTAGエミュレータです。32bit/64bit、マルチコア、RTOS/LinuxのマルチOSのデバッグにも対応しています。またC/C++に加え近年注目されているRust言語のソースコードデバッグにも対応しています。

Renesas Ready Partner Network

仕様

CPU	R9A08G045S31GBG（361Pin BGA） Arm Cortex-A55 最大 1.1GHz Arm Cortex-M33 Dual 最大 250MHz
クロック	メイン入力クロック 24MHz水晶発振器
ROM	QSPI Flash 4MByte eMMC 8GByte EEPROM 2KByte
RAM	LPDDR4-1600（800MHz） 1GByte データバス 16bit
SDカード I/F	microSDカードスロット 1スロット
Ethernet I/F	10/100BASE 1ポート
USB I/F	USB2.0 Function（High/Full-Speed対応） 1ポート USB2.0 Host（High/Full/Low-Speed対応） 1ポート
UART I/F	SCIF 6ch SCIg 2ch 1chはシリアル（UART）通信コネクタに接続
CAN I/F	CAN FD 2ch 1chはCAN通信コネクタに接続
GPIO	入出力最大82本（兼用端子含む）
A/D	12ビットA/Dコンバータ 8ch
Pmod I/F	12pinコネクタ 1ch Type1/2/3/6対応
リセット	リセットSW搭載外部拡張コネクタ（未実装）からのリセットも可能
RTC	最大日差±2秒　外部電源によるバックアップ
LED	モニタLED 2個（I/Oポートに接続）電源LED 1個
JTAGコネクタ	CoreSight　ハーフピッチ 10pin（5p×2列）
拡張コネクタ※1	50pinコネクタ×2　2.54mmピッチ（未実装）
電源※2	DC5V ±5%（CPUコア：0.9V、I/O：3.3V、1.8V） USB-VBUS給電動作対応、電源管理用MCU（RL78）搭載
消費電流	最大2A（ボード単体）約130mA（100BASE接続、弊社サンプルプログラム動作時）
動作環境	−20～+60℃（結露なし）
基板寸法	100 × 80mm（コネクタ、突起物除く）
プリインストールOS	CIP Linux 5.10 (VLP v3.0.7)
付属品	電源ハーネス（2pin）
※1外部拡張用コネクタとして「拡張用コネクタセット2」（別売）をご用意しております。 ※2DCジャックからの電源供給用に「ACアダプタ」（別売）をご用意しております。

オプション

インテリジェントSDカードリーダライタ

PC-SDRW-02

RS-232 インタフェースコンバータ

PC-RS-04

RS-422/485 インタフェースコンバータ

PC-RS485-01A

USB インタフェースコンバータ

PC-USB-03

USB インタフェースコンバータ

PC-USB-04

Etherインタフェースコンバータ

PC-LAN-02

Android Open Accessory USB
インタフェースコンバータ

PC-AOA-01

CANトランシーバアダプタ

PC-CAN-02

CANトランシーバアダプタ

PC-CAN-03

Pmod ⇒ TTLシリアル変換アダプタ

PM-CNV-01

ダウンロード

ご注意ご使用の前にご確認ください。

弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
サンプルプログラムに関するお問い合わせは、お受けできません。
ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
本規約に同意されない限り、プログラムを使用することはできません。

マニュアル・ドキュメント	バージョン	更新日
AP-RZG3-0A ハードウェアマニュアル	1.0	2025/09/30

技術コラム	バージョン	更新日
vol.29『Linuxが秒速起動！省電力RZ/G3S概要』	-	2025/10/23

製品ご購入後に公開される情報

回路図	パスワード	バージョン	更新日
AP-RZG3-0A 回路図	vpn_key	1.0	2025/09/24

3D CADデータ	パスワード	バージョン	更新日
AP-RZG3-0A 3D CADモデル	vpn_key	1.0	2025/09/30

RL78プログラム	パスワード	バージョン	更新日
AP-RZG3-0A RL78プログラム	vpn_key	1.0	2025/09/30

パスワードが必要なデータについて

1

購入製品の添付紙面よりパスワードをご確認ください。
2

公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。
3

圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合　　お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合　　　　お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。

ご購入

※記載されている会社名、製品名は、各社の登録商標または商標です。
※記載の内容は改良のため、予告なく変更する場合がございます。
