RZアルファボードシリーズ

RZ/G1E-PF搭載CPUボード

AP-RZG-0A

¥34,000

（税込 ¥37,400）

- A7×2
  1.0GHz
- RAM
  512MB
- ROM
  64MB
- Ethernet
- Wi-Fi
- Bluetooth
- USB
- SD
- LCD
- CAMERA
- CAN

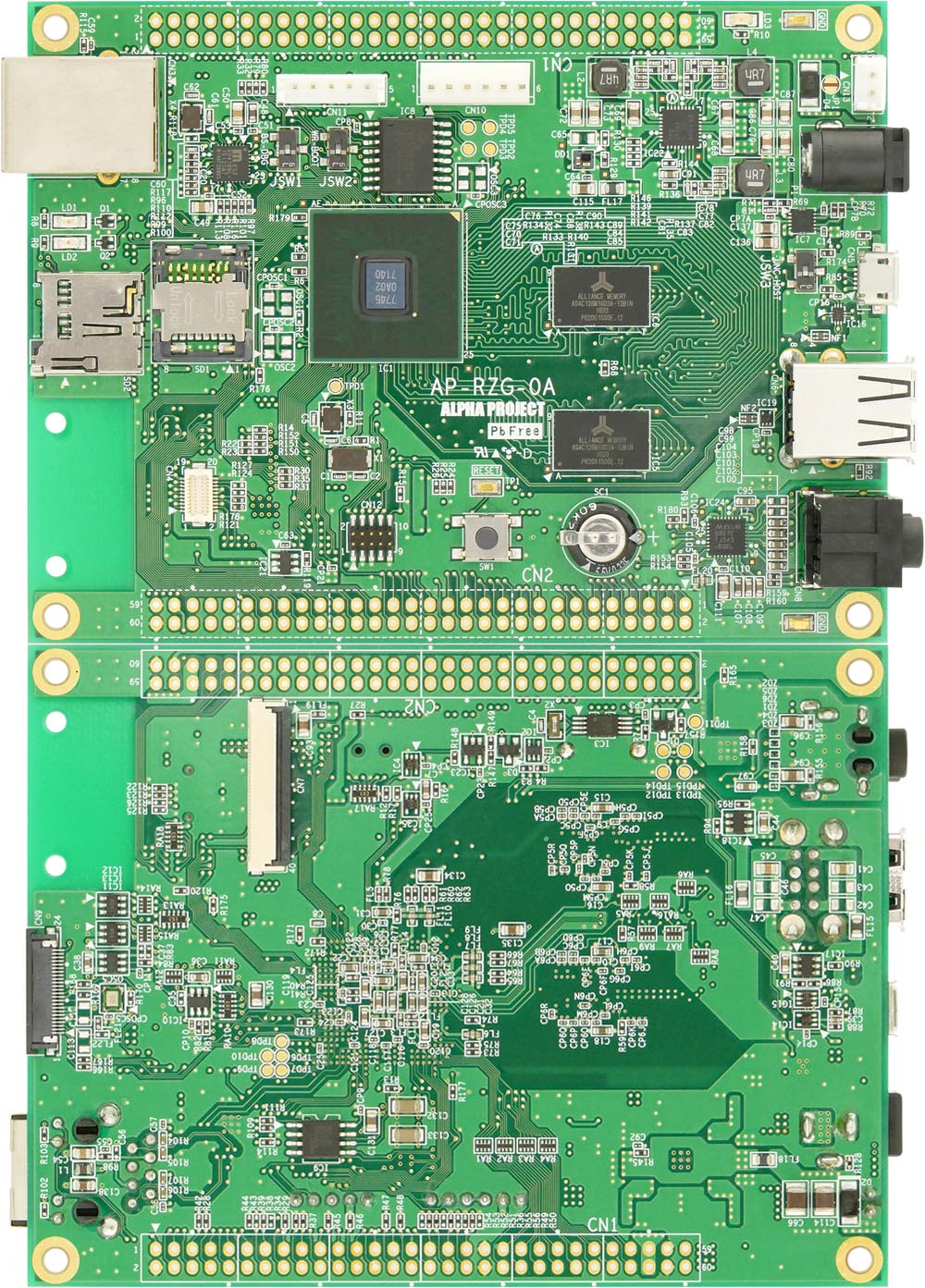

AP-RZG-0Aは、ルネサスエレクトロニクス社製RZ/G1E-PFを搭載したCPUボードです。

RZ/G1E-PFは最大1GHz動作のArm® Cortex®-A7を2コア搭載し高い処理性能を備えたCPUです。3Dグラフィックスエンジン、Full HD動画エンコード／デコードに対応した高度なグラフィックス機能を備え、リッチなHMIを実現することが可能です。

RZ/G Linuxプラットフォーム「RZ/G Verified Linux Package」に対応しており、動作検証済みLinux標準パッケージにより、ソフトウェアの開発・検証・メンテナンスの工数を大幅に削減することが可能です。

特長

Cortex®-A7 Dualコア「RZ/G1E-PF」搭載動作周波数最大1GHz
QSPI FlashROM 4M/64MByte
DDR3 SDRAM 512MByte
microSDデュアルスロット搭載(プログラム／ストレージ)
Ethernet(10/100BASE-TX)通信用コネクタ(RJ-45)装備
USB通信用コネクタ(A/microB)装備
CAN通信用コネクタ装備

別売のCANトランシーバアダプタを接続すれば、簡単にCAN機器との通信が可能です。
シリアルインタフェースコネクタを装備

各種インタフェースコンバータを接続すれば、簡単にPCとの通信が可能です。
CMOSカメラインタフェース搭載
市販のカメラモジュールを接続可能
無線モジュールインタフェース搭載
- 当社製無線LAN・Bluetoothモジュール「WM-RP-10」
- 当社製 Bluetoothモジュール「BT-RL-01」
LCDインタフェース搭載
タッチパネルLCD(WVGA,WQVGA)に対応。当社製LCDキットが直接接続できます。
- 抵抗膜式 7インチ WVGA LCDキット「LCD-KIT-C02」
- 静電容量式 4.3インチ WQVGA LCDキット「LCD-KIT-D02」
AUDIO入出力インタフェース搭載
RZ/G Linuxプラットフォームに対応
回路図を提供
開発作業へスムーズに着手いただけるとともに、教育や研修用に最適です。

ソリューション
組込みOS + ミドルウェア	イー・フォース株式会社	μITRON4.0仕様 RTOS「μC3/Standard」 μITRON4.0のスタンダードプロファイルに準拠し、32/64ビットプロセッサが搭載された組込みシステム向けのRTOSです。組込みシステム向けのTCP/IPスタック「μNet3」 μC3と組合せて使用する組込みシステム向けのTCP/IPスタックです。イー・フォースwebサイトにて「μC3+μNet3」評価版公開中
開発ツール	京都マイクロコンピュータ株式会社	デバッグ・書き込みツール「PARTNER-Jet2」 PARTNER-Jet2は、Arm®、RISC-V、SuperHプロセッサー向けの、デバッグ＆動的解析、長時間トレース、ロギング対応のJTAGエミュレータです。32bit/64bit、マルチコア、RTOS/LinuxのマルチOSのデバッグにも対応しています。またC/C++に加え近年注目されているRust言語のソースコードデバッグにも対応しています。

Renesas Ready Partner Network

仕様

CPU	RZ/G1E-PF R8A77450HA02BG
クロック	メインクロック 20MHz水晶振動子システムクロック Cortex-A7 1GHz 周辺モジュールクロック 130MHz 外部バスクロック 65MHz
メモリ	QSPI FlashROM 4M/64MByte DDR3 SDRAM 512MByte 32bit幅
シリアル I/F	FIFO内蔵クロック同期/調歩同期式 15ch 1chは通信コネクタに接続
SDカード I/F	microSDカードスロット 2スロット
Ethernet I/F	10/100BASE-TX 1ポート
USB I/F	CPU内蔵 USB コントローラ USB2.0 Host（High/Full/Low-Speed対応） 2ポート USB2.0 Function（High/Full-Speed対応） 1ポート Host 2ポートのうち1ポートは、Functionとの排他使用
SPI I/F	クロック同期シリアルインタフェース 3ch 1chは無線モジュールインタフェースコネクタに接続（弊社製無線LANモジュール接続用）
無線モジュールI/F	無線LAN/Bluetooth
CAN I/F	コントローラエリアネットワーク 2ch 1chはCAN通信コネクタに接続
LCD I/F	CPU内蔵ビデオ表示インタフェース LCDインタフェースコネクタに接続（RGB666）タッチパネル対応
カメラ I/F	CPU内蔵ビデオ入力インタフェース
割り込み	割り込みコントローラ内蔵(NMI、IRQ0～IRQ9)
パラレル I/O	入出力 99本(兼用端子を含む)
リセット	リセット IC、リセット SW 搭載外部拡張コネクタ（未実装）からのリセットも可能
LED	モニタ LED 2個（I/Oポートに接続）電源 LED 1個
拡張コネクタ※1	60pinコネクタ×2 未実装　2.54mmピッチ
電源※2	DC5V ±5%（CPUコア 1.03V、I/O：3.3V）
消費電流	Max 10W(USB未使用、弊社サンプルプログラム動作時)
使用環境条件	-20～60℃（結露なし）
基板寸法	120×90mm（コネクタ、突起物除く）
付属品	電源ハーネス（2pin）
※1外部拡張用コネクタとして「拡張コネクタセット1」（別売）をご用意しております。 ※2DCジャックからの電源供給用に「ACアダプタ」（別売）をご用意しております。

オプション

インテリジェントSDカードリーダライタ

PC-SDRW-02

RS-232 インタフェースコンバータ

PC-RS-04

RS-422/485 インタフェースコンバータ

PC-RS485-01A

USB インタフェースコンバータ

PC-USB-03

USB インタフェースコンバータ

PC-USB-04

Etherインタフェースコンバータ

PC-LAN-02

Android Open Accessory USB
インタフェースコンバータ

PC-AOA-01

CANトランシーバアダプタ

PC-CAN-02

CANトランシーバアダプタ

PC-CAN-03

デジタルRGB ⇒ DVI変換アダプタ

PC-DVI-01

無線LANモジュール

WM-RP-10

Bluetoothモジュール

BT-RL-01

LCDキット

LCD-KIT-C02

LCDキット

LCD-KIT-D02

ダウンロード

ご注意ご使用の前にご確認ください。

弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
サンプルプログラムに関するお問い合わせは、お受けできません。
ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
本規約に同意されない限り、プログラムを使用することはできません。

マニュアル・ドキュメント	バージョン	更新日
AP-RZG-0A ハードウェアマニュアル	5.0	2023/10/02

製品ご購入後に公開される情報

回路図	パスワード	バージョン	更新日
AP-RZG-0A 回路図	vpn_key	2.2	2019/12/27

パスワードが必要なデータについて

1

購入製品の添付紙面よりパスワードをご確認ください。
2

公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。
3

圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合　　お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合　　　　お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。

ご購入

※記載されている会社名、製品名は、各社の登録商標または商標です。
※記載の内容は改良のため、予告なく変更する場合がございます。
