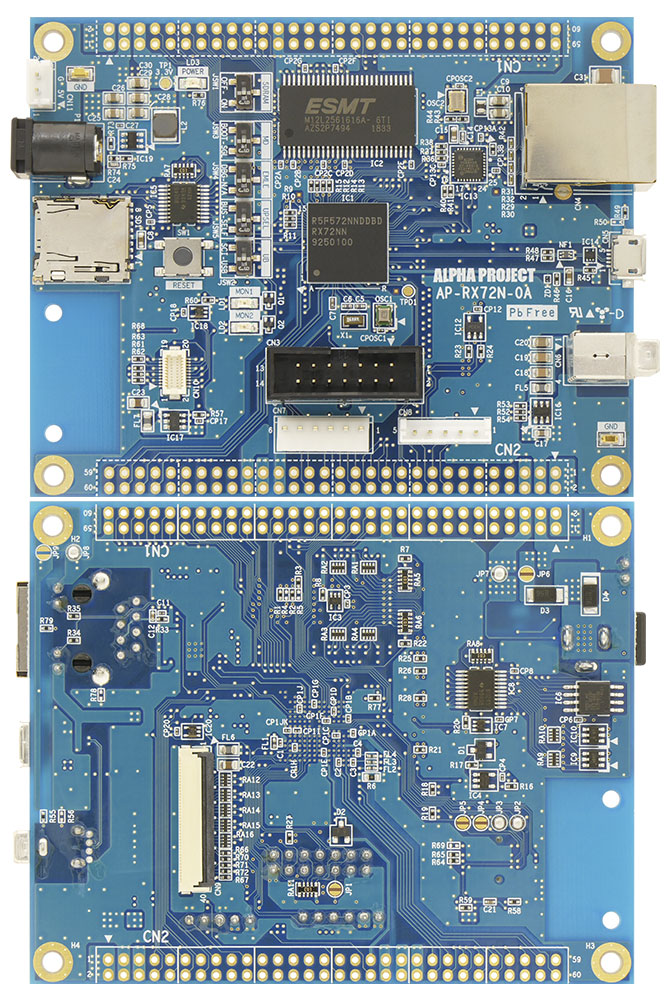

RX72N搭載CPUボード

AP-RX72N-0A

¥24,800

(税込 ¥27,280)

RoHS対応
GEAL2GUI統合開発環境ボードライセンス版対応
    • RXv3

      240MHz
    • 内蔵RAM
      1MB
    • 内蔵ROM
      4MB
    • RAM
      32MB
    • ROM
      4MB
    • Ethernet
    • Wi-Fi
    • Bluetooth
    • USB
    • SD
    • LCD
    • CAMERA
    • CAN

AP-RX72N-0Aは、RXv3コアを採用した高速・高性能プロセッサ「RX72N(ルネサス エレクトロニクス社製)」を搭載したCPUボードです。

RX72Nは、最大240MHzで動作するRXv3コアと倍精度FPUによりハイパフォーマンスを実現します。HMI、ネットワーク等の機能のほか、USB、CAN、SDカードなどの汎用インタフェースも備えておりますので、さまざまな用途にご利用いただけます。

本ボードは外部接続コネクタへ外部拡張に必要な信号を引き出してありますので、各種試作用途及び小ロットの製品への適用など、幅広い対応が可能です。

wolfSSL組み込みSSLライブラリ(評価版)を組み込んだ
サンプルプログラムを公開

組み込みシステムなどのリソースが限られているシステム向けに開発された軽量SSL/TLSライブラリです。

「技術コラム」を公開しています。

拡大画像

特長

ソリューション

開発ツール GEAL2

株式会社
アルファプロジェクト

GUI統合開発環境「GEAL2 製品版」
GUI統合開発環境「GEAL2 ボードライセンス版」

GEAL2(ジール ツー)は、Windows®上のデザインツールと、GUIコンポーネントで構成した組込みGUI統合開発環境です。各種コンポーネントをデザインツールで視覚的にレイアウト・機能定義し、ユーザーアプリケーションと結合することで、自由度の高いGUIアプリケーションを容易に実現します。

SSL/TLS
ライブラリ

wolfSSL Inc.

wolfSSL組み込みSSLライブラリ

wolfSSL組み込みSSLライブラリは、オープンソースと商用のデュアルライセンスで提供される軽量なSSL/TLSライブラリです。業界標準のTLS、DTLSに対応し、コンパクトなフットプリントと最新の暗号化アルゴリズムにより、組込み機器に強固なネットワークセキュリティ機能を提供します。

組込みOS
+
ミドルウェア

イー・フォース
株式会社

μITRON4.0仕様 RTOS「μC3/Standard」

μITRON4.0のスタンダードプロファイルに準拠し、32/64ビットプロセッサが搭載された組込みシステム向けのRTOSです。

組込みシステム向けのTCP/IPスタック「μNet3」
μC3と組合せて使用する組込みシステム向けのTCP/IPスタックです。

Renesas Ready Partner Network

仕様

CPU R5F572NNDDBD (LFBGA 224Pin)
クロック
メインクロック
24MHz 水晶振動子
システムクロック(ICLK)
最大240MHz
周辺モジュールクロック(PCLKx)
最大120MHz/60MHz
外部バスクロック
最大80MHz
Flash ROM
CPU内蔵(コードフラッシュメモリ)
4MByte
QSPI Flash ROM
4MByte(SDカードI/Fと排他使用)
RAM
CPU内蔵
1MByte
CPU内蔵(スタンバイRAM)
8KByte
外部SDRAM
32MByte
Ethernet I/F CPU内蔵Ethernetコントローラ
10/100BASE-TX
1ポート
Ethernetトランシーバ
LAN8740A(Microchip)
USB I/F CPU内蔵USB2.0 Host/Functionモジュール
USB Host(Full-Speed対応)
1ポート
USB Function(Full-Speed対応)
1ポート
Host、Functionは排他使用
LCD I/F CPU内蔵グラフィックLCDコントローラ(GLCDC)
LCDインタフェースコネクタに接続(RGB565) タッチパネル対応
無線モジュールI/F 無線LANモジュール/Bluetoothモジュール
スタッキングコネクタ(20Pin)
SDカード I/F
microSDカードスロット
1ch(QSPI Flash ROMと排他使用)
シリアル I/F
シリアルコミュニケーションインタフェース
13ch
基板上で1chをシリアルインタフェースコネクタに接続
CAN I/F
CANモジュール
3ch
1chはCAN I/Fコネクタに接続
A/D変換器
分解能 12bit
29ch
D/A変換器
分解能 12bit
2ch
割り込み 割り込みコントローラ内蔵 外部割り込み 17本(NMI、IRQ0~IRQ15 端子)
I/Oポート 183本(兼用端子を含む 入出力182本 入力1本)
リセット リセットIC、リセットSW搭載
外部拡張コネクタ(未実装)からのリセットも可能
LED
モニタLED
2個(I/Oポートに接続)
電源LED
1個
オンチップエミュレータI/F 14Pin(7p×2列)
拡張コネクタ※1 60pinコネクタ×2 未実装 2.54mmピッチ
電源※2 DC5V / 3.3V ±5%(CPUコア、I/O:3.3V)
消費電流 Typ 約90mA(弊社サンプルプログラム動作、USB未使用時)
Max 約300mA
動作環境 -20~60℃(結露なし)
基板寸法 100×80mm(コネクタ、突起物除く)
付属品 電源ハーネス(2pin)
  • ※1外部拡張用コネクタとして「拡張コネクタセット1」(別売)をご用意しております。
  • ※2DCジャックからの電源供給用に「ACアダプタ」(別売)をご用意しております。

オプション

ダウンロード

ご注意ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント バージョン 更新日
AP-RX72N-0A ハードウェアマニュアル 5.0 2023/10/02
AN178 USB仮想シリアルドライバ インストールガイド 3.1 2023/10/02
AN1526 RX開発環境の使用方法(CS+、Renesas Flash Programmer) 5.1 2023/10/02
AN1569 デバッギングエミュレータの設定について 2.1 2023/10/02
AN1570 AP-RX72N-0A サンプルプログラム解説 2.2 2023/10/02
AN1571 AP-RX72N-0A LCD-KIT-D02 サンプルプログラム解説 2.1 2023/10/02
AN1572 AP-RX72N-0A WM-RP-10 サンプルプログラム解説 2.1 2023/10/02
AN1573 AP-RX72N-0A wolfSSLサンプルプログラム解説 2.1 2023/10/02
スマート・コンフィグレータ Board Description File(bdf)の使用方法について(外部リンク) 1.0 2018/10/22
技術コラム バージョン 更新日
vol.4『ドライバソフト開発を軽減!RXマイコンFIT活用ガイド』 - 2022/05/20
vol.10『SuperHファミリからのマイグレーションガイド』 - 2023/02/15
vol.13『今日からできる!組込み機器のセキュリティ対策』 - 2023/07/20

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
AP-RX72N-0A 回路図 vpn_key 1.1 2020/12/25
3D CADデータ パスワード バージョン 更新日
AP-RX72N-0A 3D CADモデル vpn_key 1.0 2024/03/05
サンプルプログラム パスワード バージョン 更新日
AP-RX72N-0A サンプルプログラム vpn_key 1.2 2022/04/15
AP-RX72N-0A サンプルプログラム(wolfSSL) vpn_key 1.1 2020/12/28
AP-RX72N-0A サンプルプログラム(LCD-KIT-D02) vpn_key 1.1 2020/12/28
AP-RX72N-0A サンプルプログラム(WM-RP-10) vpn_key 1.1 2020/12/28

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合  お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合    お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。

ご購入

  • ※記載されている会社名、製品名は、各社の登録商標または商標です。
  • ※記載の内容は改良のため、予告なく変更する場合がございます。
