日立 H8/300Hシリーズ アルファボード
日立 H8/300Hシリーズ アルファボード
AP-H8-1B
¥19,000（税抜）販売終了品
【2002年6月】 保守・販売終了のご案内

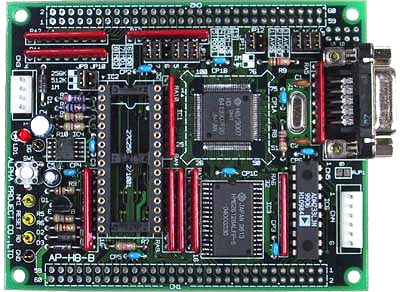

試作・機器組込み用途に最適な、H8/3007を搭載したシンプルなボードコンピュータです。
外部拡張に必要な信号はすべて外部接続コネクタへ引き出してありますので、各種試作や小ロット製品への適用など幅広い対応が可能です。
特長
- 動作周波数 16MHz
- 2chのシリアルポート
- 38ビットのパラレルポート
- 16ビットインテグレーテッドタイマユニット
- 8chの10ビットA/D
- 外部割込み7本
- MAX 1MByteのROMを実装可能
- 128KByteのRAMを実装 (MAX 512KByte)
- CPUバスをすべてコネクタ上に出力しているためシステムの拡張が容易
- 8ビットバス対応
- RS-232ドライバ、D-subコネクタを標準搭載
仕様
| CPU | H8/3007 |
|---|---|
| ROM | 27C256～27C1001（未実装） |
| RAM | HM628128FLP×2または相当品 |
| クロック | 16MHz |
| 電源 | DC5V ±5% |
| 消費電力 | 150mA/MAX |
| 基板寸法 | 100×80mm |
| ROM、基板間コネクタは付属していません。 | |
旧製品資料
| マニュアル・ドキュメント | バージョン | 更新日 |
|---|---|---|
| AP-H8-0A ハードウェアマニュアル | 2.0 | 1998/09/01 |
| AP-H8-0B ハードウェアマニュアル | 2.0 | 1998/09/01 |
| AP-H8-1A ハードウェアマニュアル | 2.0 | 1998/09/01 |
ダウンロード
| マニュアル・ドキュメント | バージョン | 更新日 |
|---|---|---|
| AP-H8-1B ハードウェアマニュアル | 2.0 | 1998/10/20 |
ご購入
販売終了品
