販売終了品・保守品
2.4GHz帯スペクトラム拡散SS無線信号伝送ユニット
ARN-60500シリーズ
販売終了品ARN-60500シリーズは、2.4GHz帯を利用した信号伝送ユニットです。
デジタルは8点、アナログは4点ずつの無線ユニットと同信号点数の拡張ユニットがあります。
ユニットの拡張にはRS-485利用し、電源の同時配線も可能です。
特長
- あらゆる信号伝送形態に柔軟に対応、RS-485で自由に拡張
- ダイバシティ、ソーラーバッテリー対応
無線デジタル信号ユニットARN-60510
拡張デジタル信号ユニットARN-61510-
8点を個別にフォトカプラ入力、またはオープンコレクタ出力に設定可能
無線アナログ入力ユニットARN-60520
拡張アナログ入力ユニットARN-61520-
アナログ入力：4点 分解能12bit、入力範囲：0～5Vまたは0～20mA
無線アナログ出力ユニットARN-60521
拡張アナログ出力ユニットARN-61521-
アナログ出力：4点 分解能12bit、入力範囲：0～5Vまたは0～20mA
仕様
無線信号ユニット共通仕様
| 電源 | DC12～DC24V またはACアダプタ 拡張ユニットは無線ユニットより供給 |
|---|---|
| 消費電流 | デジタル/120mA以下 アナログ/200mA以下（各12V電源の時） |
| インタフェース | RS-232 ×1 RS-422/485 ×1 |
| 拡張機能 | デジタル・アナログの各ユニットを合計32台まで拡張可能 |
| 信号応答速度 | 100msec以下が可能 |
| 無線仕様 | ※拡張ユニットには無線は搭載されておりません。 ・ 2.4GHz帯SS無線 ・ STD-33とSTD-66の両周波数帯域に対応 ・ 94chが使用可能 （他の無線機との干渉を避け易くなっています） |
| 通信距離 | 屋外300m 屋内60m（環境による） |
| 使用温度範囲 | -10～50℃（結露なし） |
| 外形寸法（mm） | 133(W) × 78(D) × 30.8(H) |
| 重量 | 350g（拡張ユニットは300g） |
システム構成例
| ご希望により、システムのご提案をさせていただきます。お気軽にご相談ください。 |
1対1通信
-
1.デジタル信号伝送-1
-
2. デジタル信号伝送-2
-
3. アナログ信号伝送
-

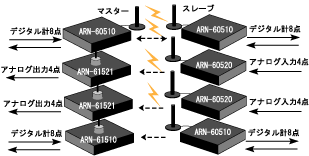

4. 複合信号伝送
デジタル信号伝送ユニットの信号点数は8点。ビット毎に入力又は出力の指定可能。
マスター／スレーブは、通信タイミングを作る権利の有無に相当。
1対N通信
-
1. 信号伝送1対N
-
2. PCコントロール1対N
-

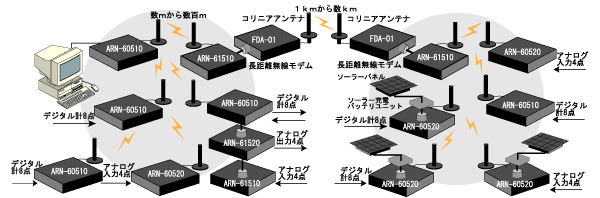

3. 広域無線信号収集（カスタマイズ）
