RZアルファボードシリーズ
RZ/A2M搭載CPUボード
AP-RZA2-0A
-
-
A9
528MHz - 内蔵RAM
4MB - RAM
64MB - ROM
16MB
-
-
- Ethernet
- Wi-Fi
- Bluetooth
- USB
- SD
- LCD
- CAMERA
- CAN

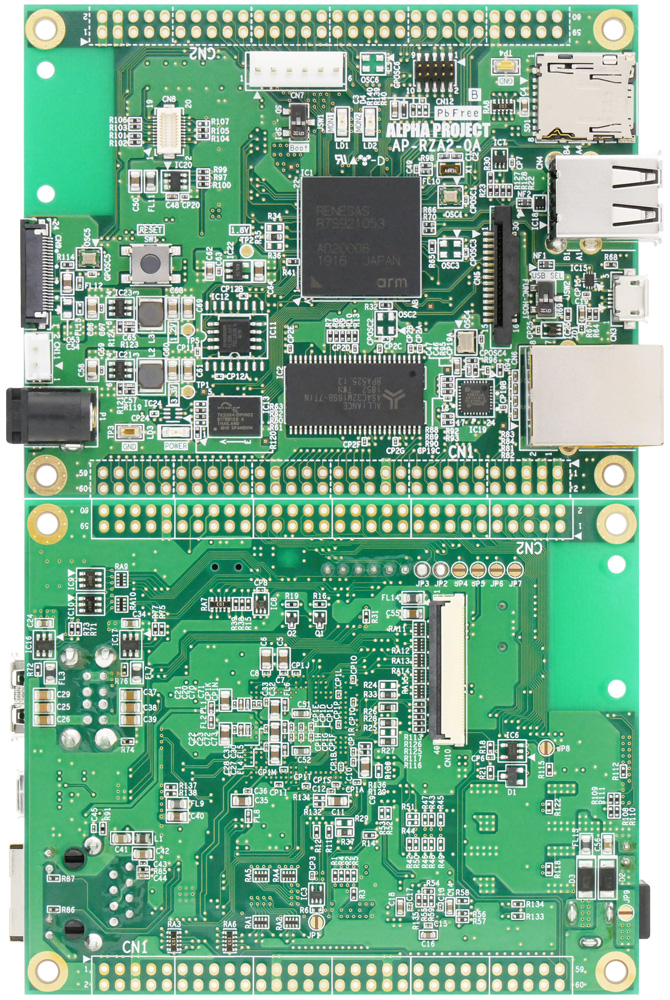

AP-RZA2-0Aは、ルネサス エレクトロニクス社製 RZ/A2Mを搭載したCPUボードです。RZ/A2Mは、Arm® Cortex®-A9プロセッサと大容量内蔵RAMに加えて、プログラマブルハードウェア「DRP（動的再構成可能プロセッサ）」を内蔵し、特に画像処理の高速化などに威力を発揮します。
また、USB、Ethernet、LCD I/F、MIPI（CSI-2）、microSDスロットなどを搭載するとともに、ユーザーが開発した機能拡張基板と接続するためのコネクタを備えており、プロトタイピングや小ロット製品への組込みなど、さまざまな用途で利用できます。
オンボードフラッシュプログラマ XrossFlash PRO、XrossFlash LT 対応
「技術コラム」を公開しています。
特長
- Arm Cortex-A9プロセッサ採用「RZ/A2M」搭載
- Cortex-A9 528MHz
- DRP内蔵
- DRP(動的再構成可能プロセッサ)
CPUに内蔵されたDRPにより、従来比で約10倍の画像処理能力を実現しています。
- 大容量メモリを搭載
QSPI FlashROM 16MByte、内蔵RAM 4MByte、HyperRAM™ 8MByte、SDRAM 64MByte
- 豊富なインタフェース
Ethernet、USB、LCD、カメラ、シリアルI/F
- MIPIカメラインタフェース搭載
MIPI CSI-2に対応したカメラインタフェースを搭載し、市販のCMOSカメラモジュールを接続可能です。
- LCDインタフェース搭載
タッチパネルLCD(WVGA,WQVGA)に対応。当社製LCDキットが直接接続できます。
- 抵抗膜式 7インチ WVGA LCDキット「LCD-KIT-C02」
- 静電容量式 4.3インチ WQVGA LCDキット「LCD-KIT-D02」
- 無線モジュール インタフェース搭載
- 当社製 GUI統合開発環境「GEAL2」を無償で利用可能
GUI画面を簡単かつ迅速にデザインすることができます。ボードライセンス版は全ての機能を無償で利用できます。
- 外部拡張が容易
外部接続用コネクタへ必要な信号線を引き出してあります。
- 回路図・サンプルプログラムを提供
開発作業へスムーズに着手いただけるとともに、教育や研修用に最適です。
| 開発ツール |
株式会社 |
GUI統合開発環境「GEAL2 製品版」 GEAL2（ジール ツー）は、Windows®上のデザインツールと、GUIコンポーネントで構成した組込みGUI統合開発環境です。各種コンポーネントをデザインツールで視覚的にレイアウト・機能定義し、ユーザーアプリケーションと結合することで、自由度の高いGUIアプリケーションを容易に実現します。 |
| 組込みOS + ミドルウェア |
イー・フォース |
μITRON4.0仕様 RTOS「μC3/Standard」 μITRON4.0のスタンダードプロファイルに準拠し、32/64ビットプロセッサが搭載された組込みシステム向けのRTOSです。 組込みシステム向けのTCP/IPスタック「μNet3」 μC3と組合せて使用する組込みシステム向けのTCP/IPスタックです。 |
| 開発ツール |
京都マイクロコンピュータ |
デバッグ・書き込みツール「PARTNER-Jet2」 PARTNER-Jet2は、Arm®、RISC-V、SuperHプロセッサー向けの、デバッグ＆動的解析、長時間トレース、ロギング対応のJTAGエミュレータです。32bit/64bit、マルチコア、RTOS/LinuxのマルチOSのデバッグにも対応しています。またC/C++に加え近年注目されているRust言語のソースコードデバッグにも対応しています。 |
Renesas Ready Partner Network
仕様
| CPU | R7S921053VCBG (324Pin BGA) Arm Cortex-A9 |
|---|---|
| クロック |
|
| DRP | 6タイル |
| 内蔵メモリ |
|
| ROM |
|
| RAM |
|
| ローカルバス | データバス16bit バスクロック 最大132MHz |
| SDカード I/F |
|
| Ethernet I/F |
|
| USB I/F |
|
| UART I/F |
|
| 無線モジュールI/F | 無線LAN |
| LCD I/F | CPU内蔵ビデオディスプレイコントローラ LCDインタフェースコネクタに接続(RGB565) タッチパネル対応 |
| MIPIカメラI/F |
|
| CMOSカメラI/F |
|
| GPIO | 入出力最大99本（兼用端子含む） |
| A/D |
|
| RTC | CPU内蔵RTC カレンダ機能 外部32.768KHz(20ppm) 水晶振動子接続 |
| リセット | リセットIC、リセットSW搭載 外部拡張コネクタ（未実装）からのリセットも可能 |
| LED | モニタLED 2個（I/Oポートに接続） 電源LED 1個 |
| JTAGコネクタ | CoreSight ハーフピッチ 10pin（5p×2列） |
| 拡張コネクタ※1 | 60pin（30p×2列）×2 2.54mmピッチ（未実装） |
| 電源※2 | DC5V ±5%（CPUコア：1.2V、I/O：3.3V） |
| 消費電流 | 最大2W（ボード単体） Typ 約1W（200mA@5V）（100BASE接続、弊社サンプルプログラム動作時） |
| 動作環境 | -20～60℃（結露なし） |
| 基板寸法 | 100 × 80mm（コネクタ、突起物除く） |
| 付属品 | 電源ハーネス（2pin） |
|
|
オプション
ダウンロード
ご注意 ご使用の前にご確認ください。
- 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。 - 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。 - サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
- サンプルプログラムに関するお問い合わせは、お受けできません。
ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。 - ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
本規約に同意されない限り、プログラムを使用することはできません。
| マニュアル・ドキュメント | バージョン | 更新日 |
|---|---|---|
| AP-RZA2-0A ハードウェアマニュアル | 5.0 | 2023/10/02 |
| AN178 USB仮想シリアルドライバ インストールガイド | 3.1 | 2023/10/02 |
| AN1625 AP-RZA2-0A FreeRTOS™サンプルプログラム解説 | 2.1 | 2023/10/02 |
| AN1627 AP-RZA2-0A DRPサンプルプログラム解説 | 2.1 | 2023/10/02 |
| AN1628 AP-RZA2-0A シリアルFlashROMの書き込み方法 | 2.2 | 2024/01/10 |
| AN1634 RZ/A 開発環境の使用方法（e2studio） | 1.1 | 2023/10/02 |
| AN1639 AP-RZA2-0A LCD-KIT + CAMERA サンプルプログラム解説 | 1.2 | 2023/10/02 |
| 技術コラム | バージョン | 更新日 |
|---|---|---|
| vol.8『組込みシステムでJavaScriptを動かそう！』 | - | 2022/12/23 |
| vol.9『CoreMark®でマイコンの性能を比較！』 | - | 2023/01/20 |
| vol.10『SuperHファミリからのマイグレーションガイド』 | - | 2023/02/15 |
製品ご購入後に公開される情報
| 回路図 | パスワード | バージョン | 更新日 |
|---|---|---|---|
| AP-RZA2-0A 回路図 | 2.0 | 2020/02/05 |
| 3D CADデータ | パスワード | バージョン | 更新日 |
|---|---|---|---|
| AP-RZA2-0A 3D CADモデル | 1.0 | 2024/07/11 |
| サンプルプログラム | パスワード | バージョン | 更新日 |
|---|---|---|---|
| FreeRTOSサンプルプログラム | 2.0 | 2021/02/10 | |
| LCD-KIT + CAMERAサンプルプログラム
LCD-KIT-B01/B02/C01/C02/D02、VS-CAM-01 サンプルプログラム収録 |
1.1 | 2023/02/15 | |
| DRPサンプルプログラム | 1.4 | 2020/06/01 | |
| AP-RZA2-0A サンプルプログラム(WM-RP-10) | 1.0 | 2019/10/08 |
| 開発環境 | パスワード | バージョン | 更新日 |
|---|---|---|---|
| FlashWriter EX / ARM Limited Edition | 1.05 | 2024/01/10 | |
| FlashWriter EX / AP-RZA2-0A用 SDカードディスクイメージ | 1.00 | 2019/06/03 | |
| USB仮想COMドライバ | 2.00 | 2016/05/23 |
パスワードが必要なデータについて
-
1
購入製品の添付紙面よりパスワードをご確認ください。
-
2
公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。
-
3
圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。
製品をご購入済みで、パスワードが見つからないお客様
ユーザー登録を行っていない場合 お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。
ユーザー登録がお済みの場合 お手数ですが、【メールフォーム】よりご連絡をお願いいたします。
なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
