SuperH + FPGAボードシリーズ

SuperH + FPGA トレーニングキット

¥24,000(税抜)販売終了品

「SuperH+FPGA Training Kit」は、SuperH、FPGAの開発に必要なハードウェア・ソフトウェアをワンパッケージにした開発支援ツールです。

弊社製SuperH+FPGAボード「SF-7144F」「SF-7044F」と組み合わせることで、搭載されたさまざまなI/O回路を使用したトレーニングが可能になります。

SuperH、FPGAの入門用途や機能評価など、さまざまなシチュエーションでご利用いただけます。

※ 本製品をご使用いただくには、SuperH+FPGAボード「SF-7044F」または「SF-7144F」が必要です。

拡大画像

特長

仕様

パッケージ内容

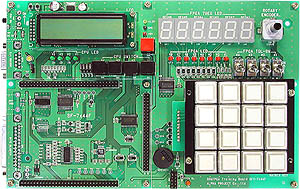

トレーニングボード SFT-7x44F トレーニングボード
リモートデバッガ VisualMonitor Ver.2(パッケージ限定版)
Cコンパイラ GNUPro(GCC)
FPGA開発ツール QuartusII Web Edition ※1
サンプルプログラム CPU単体、FPGA単体、CPU+FPGA応用 各種サンプルプログラム
ケーブル RS-232:D-Sub 9pin クロス
パラレル:D-Sub 25pin ストレート
ACアダプタ AC100V対応
拡張コネクタ 64pin レセプタクル 2個、50pin レセプタクル1個
SF-7044F,SF-7144F側にて使用 ※2
関連文書、マニュアル SH7044Fハードウェアマニュアル、SH7144Fハードウェアマニュアル、SH-2プログラミングマニュアル
※1 QuartusII Web Edition をご使用いただくには、Altera社ホームページ にてライセンス申請を行う必要があります。
※2 SF-7044F、SF-7144Fへはお客様にて半田付けが必要です。

搭載I/O概要

接続元 I/O種類 詳細
CPU プッシュスイッチ a接点タイプ 4個
LED GREEN 4個
LCD 2行16桁キャラクタタイプLCD
FPGA部 トグルスイッチ モーメンタリータイプ 4個
LED RED 8個
7セグメントLED RED ダイナミック方式 6個
マトリクスキースイッチ マトリクス方式 16個(4x4)
ロータリエンコーダ 1回転25パルス A/B相
スピーカ 矩形波駆動タイプ
RS-232ドライバ EIA-574準拠 MAX 230Kbps TXD,RXD,RTS,CTS
SuperH+FPGAボード周辺回路 リセットスイッチ SuperH+FPGAボードをリセット
FPGAダウンロード回路 ByteBlasterMV互換※3
※3トレーニングボード上にダウンロード回路を搭載していますのでEZ-DLPGなどのダウンロードアダプタは不要です。

ダウンロード

ご注意ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。

バージョンアップ情報

製品名 バージョン 説明 データ 更新日
SFT-7044F 2.63a Readme.txt k7044263a.lzh 2006/08/02
SFT-7144F 2.63a Readme.txt k7144263a.lzh 2006/08/02

ご購入

販売終了品
