| 無線LAN アダプタ |
 |
| PC-WiFi-01(オンチップアンテナ) |
¥11,200
（税込 \11,760）
|
| PC-WiFi-01E(外部アンテナ) |
¥11,200 （税込 \11,760） |
|
| 簡単接続 IEEE802.11b/g/n無線LANアダプタ
|
PC-WiFi-01/01Eは、シリアルインタフェース接続の無線LANアダプタです。
PC-WiFi-01/01Eはアルファボード、RXボード※のシリアルインタフェースに接続することで簡単に無線LAN機能を追加することができます。また、TCP/IPプロトコルスタックや無線LANドライバなどのソフトウェアを内蔵しておりますので、開発コストと開発期間を最小限に抑えることが可能です。
本製品は国内電波法認証(工事設計認証)のほか、FCC(米国)、IC(カナダ)、CE(欧州)の各認証も取得済みです。認証手続きが不要ですので、お客様の製品にそのまま組み込んでお使いいただくことができます。
（海外での使用時については仕向地の電波規制に基づいてご使用下さい）
※AP-RX62G-0A、AP-RX62T-0Aは対応しておりません。
| |
IEEE802.11b/g/n対応 |
| |
技術適合証明取得済み |
| |
無線LANモジュールにWM-RP-01U採用(PC-WiFi-01) |
| |
無線LANモジュールにWM-RP-03U採用(PC-WiFi-01E) |
| |
CPUボードとの接続ケーブルが付属しています。 |
|

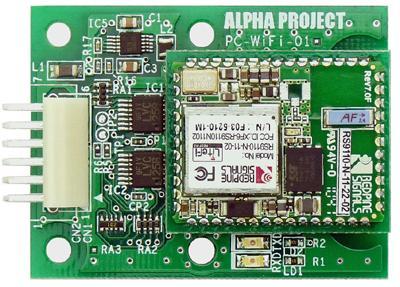

写真はPC-WiFi-01
|
 |
特 長 |
 |
 |
無線LANモジュール |
| |
PC-WiFi-01
PC-WiFi-01E |
WM-RP-01U搭載
WM-RP-03U搭載 |
|
技術適合証明取得済み |
|
無線LANモジュール部は日本国内における技術基準適合証明の認証を取得しています。
また、欧州ETSI、米国FCC、カナダICの認証も取得しています。 |
|
IEEE802.11i(セキュリティ規格)対応 |
|
インフラストラクチャモード：WPA/WPA2-PSK、WEP(64/128Bit,TKIP)
アドホックモード：WEP(64/128Bit)に対応しています。 |
|
アンテナ |
| |
オンチップ
外部アンテナ※ |
PC-WiFi-01
PC-WiFi-01E |
モジュール上にチップアンテナを搭載していますので、省スペース化が可能です。
金属筐体にモジュールを組み込む場合や通信距離をのばす場合にご利用ください。 |
|
高速シリアルインタフェース |
| |
PC-WiFi-01/01Eのシリアルインタフェースは、最大3.6Mbpsの調歩同期通信をサポートしております。 |
|
小ロット生産から量産まで対応 |
| |
最小１個から数千台供給が可能です。 |
| |
|
| ※ |
別売の外部アンテナ(WM-ANT-01)が必要となります。 |
|
仕 様 |
|
| PC-WiFi-01 |
| 適応CPUボード |
| SH-4A |
： |
AP-SH4A-0A/ AP-SH4A-1A/ AP-SH4A-2A/ AP-SH4A-3A/ AP-SH4AD-0A |
| SH-4 |
： |
AP-SH4-1A |
| SH-3 |
： |
AP-SH3-1A/ AP-SH3-2A/ AP-SH3D-1A/ AP-SH3D-2A |
| SH2A-Dual |
： |
AP-SH2AD-0A |
| SH-2A
|
： |
AP-SH2A-0A/ AP-SH2A-1A/ AP-SH2A-2A/
AP-SH2A-3A/ AP-SH2A-4A/
AP-SH2A-5A |
| SH-2 |
： |
AP-SH2F-2A/ AP-SH2F-4A/ AP-SH2F-5A/
AP-SH2F-7A/ AP-SH2F-8A/
AP-SH2F-9A/ AP-SH2F-10A/ AP-SH2F-11A/ AP-SH2F-12A |
| RXシリーズ※1 |
： |
AP-RX62N-0A/ AP-RX63TL-0A |
| XGシリーズ |
： |
XG-1808/ XG-3517/ XG-3737/ XG-D647 |
|
| WiFiモジュール |
| PC-WiFi-01 |
： |
WM-RP-01U RS9110-N-11-22(Redpine Signals) |
| PC-WiFi-01E |
： |
WM-RP-03U
RS9110-N-11-22-02(Redpine Signals) |
|
無線
インタフェース |
| 準拠規格 |
： |
IEEE 802.11b/g, IEEE 802.11n |
| 伝送方式 |
： |
直交波周波数分割多重変調(OFDM 方式)、
直接拡散型スペクトラム拡散(DS-SS 方式, CCK 方式) |
| 周波数(チャンネル) |
： |
2.4GHz(1～13ch) |
| データ転送速度 |
： |
・IEEE 802.11n
6.5, 13, 19.5, 26, 39, 52, 58.5, 65Mbps
・IEEE 802.11g
6, 9, 12, 18, 24, 36, 48, 54Mbps
・IEEE 802.11b
1, 2, 5.5, 11Mbps |
| アクセス方式 |
： |
インフラストラクチャモード/アドホックモード |
| セキュリティ |
： |
・インフラストラクチャモード
802.11i 準拠AES, WPA/WAP2-PSK, WEP(64/128bit, TKIP)
・アドホックモード
WEP(64/128bit) |
| アンテナ |
： |
オンチップアンテナ（PC-WiFi-01）/外部アンテナ（PC-WiFi-01E） |
|
シリアル
インタフェース |
| 調歩同期式シリアル I/F |
| ボーレート |
： |
9,600/19,2k/38,4k/57,6k/115,2k/200,0k/230,4k/460,8k/921,6k/1,8M/3,6Mbps |
| データビット |
： |
8 ビット (固定) |
| ストップビット |
： |
2ビット(固定) |
| パリティ |
： |
なし(固定) |
| フロー制御 |
： |
なし(固定) |
| 入出力電圧 |
： |
3.3V/5V入出力に対応 |
|
| 外部接続コネクタ |
TTLシリアル側 ： 6pinコネクタ NHコネクタ
|
| 動作電圧 |
TBD 3.15 ～ 5.0 V（シリアルコネクタより供給） |
| 消費電流 |
Typ 160 mA
Max 350 mA (5.0V 供給時)
Typ 200 mA Max 400 mA (3.3V 供給時) |
| 使用環境条件 |
温度 -20 ～ 85℃ （結露なし） |
| 基板寸法 |
50×38 (mm) (突起物を除く) |
付属品 |
シリアルI/Fケーブル（6P）、CD-ROM |
※1
AP-RX62G-0A/ AP-RX62T-0Aは対応しておりません。
・
本製品は環境に配慮し、無洗浄となっております。基板が白く見える場合がございますが、仕様・性能には影響 ありません。 |
|
| PC-WiFi-01E用外部アンテナ |
PC-WiFi-01E専用の外部接続用のアンテナです。電波の届きにくい
金属筐体にモジュールを組み込む場合や通信距離をのばす場合にご利用
ください。
|
| 製品名 |
価 格 |
対応機種 |
| WM-ANT-01 |
¥2,000 （税込 ¥2,100） |
PC-WiFi-01E |
|
|
 |
|
| ※ |
[PC-WiFi-01E]は外部アンテナ[WM-ANT-01]と組合わせてご利用ください。
|
| 指定アンテナ以外でご利用なる場合は、お客様にて新たに技術基準適合証明の取得が必要となります。
|
|
|
接続例 |
|
|
