インタフェースコンバータ

PC-USB-01

¥6,500 (税別)
販売終了品

PC-USB-01は、マイコンのシリアルポートをUSBポートに変換するアダプタです。

シリアル/USB変換は専用ICによって全て処理されますので、ファームウェアに特別な処理は必要ありません。

また、PC側は仮想COMポートドライバによってCOMポートとして認識されますので、既存のCOMポートアプリケーション(弊社VisualMonitorやFlashWriter PRO2など)がそのまま動作します。

AlphaBoardシリーズに接続する場合は、CPUボードのシリアルコネクタと接続するだけでご利用いただけます。


  仮想COMポートドライバ付属
  ジャンパにより CTS、RTSの使用/未使用の設定が可能です。
  CPUボードとの接続ケーブルが付属しています。



仕様

PC-USB-01
対応ボード AP-SH4-0A/AP-SH4-1A
AP-SH3-0A/AP-SH3-1A/AP-SH3-2A/AP-SH3D-0A/AP-SH3D-1A
AP-SH2-0A/AP-SH2F-2A/AP-SH2F-4A/AP-SH2F-5A/AP-SH2F-7A
AP-SH-0A
AP-H8-0A /AP-H8-1A
USBドライバ FT8U232AM (FTDI社)
通信速度 300bps〜921.6Kbps
シリアル入出力電圧 2.7V〜5.5V
外部接続 TTL側 : 6pin コネクタ 日圧NH コネクタ
USB側 : USB Ver1.1準拠シリーズBコネクタ
電源電圧 USBバスパワー (5V)
自己消費電流 最大 50mA
使用環境条件 0〜70℃ 20〜80%RH 結露なし
基板サイズ 38×64mm (コネクタ、突起物を除く)
添付品 付属シリアルI/Fケーブル(6P)
PCと接続するUSBケーブルはお客様でご用意いただく必要があります。
仮想COMポートドライバは、使用するPCまたはアプリケーションによっては正常に動作しない場合があります。

仮想COMポートドライバ
動作パソコン PC/AT互換機
対応OS Windows 98/Me/2000/XP 各日本語版/英語版
ドライバメーカ FTDI社

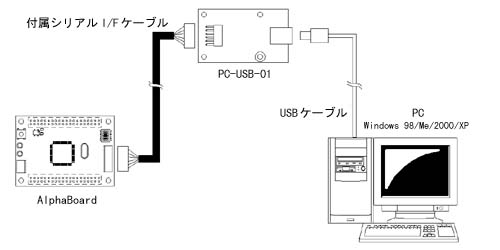

接続例

PC-USB-01を使用することによりPCとAlphaBoardをUSBにて簡単に接続することが可能です。
シリアルポートのないPCでもPC-USB-01を使用することでVisualMonitorやFlashWriter PRO2などのアプリケーションの利用が可能になります。

ダウンロード

○ 製品マニュアル類
  取扱説明書 2001.12.01 初版

○ バージョンアップ情報

バージョン データ サイズ 更新日
Windows 98/Me V1.08.00
Windows 2000/XP V2.01.04
P8002104.zip 340KByte 2002.07.22
