TTLシリアル⇔RS232 インタフェースコンバータ
PC-RS-04 \3,500 (税別)
RoHS対応

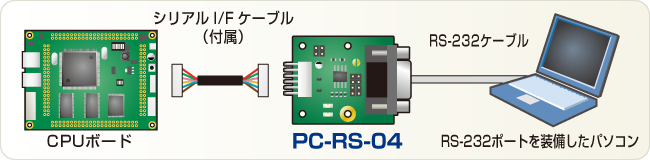

本製品は、アルファボードシリーズのインタフェースコネクタに接続して使用する RS232レベル変換ユニットです。


  CPUボードとの接続ケーブルが付属しています。






特 長 仕 様 ダウンロード ご購入


特 長

3.3V / 5V対応。
最大 1Mbpsの高速通信に対応。
CTS,RTS,DSR,DTRの使用/未使用の設定が可能。


仕 様

適応CPUボード
SH4A-Multi: AP-SH4AD-0A
SH-4A: AP-SH4A-0A/ AP-SH4A-1A/ AP-SH4A-2A/ AP-SH4A-3A/ AP-SH4A-4A
SH-4: AP-SH4-1A
SH-3: AP-SH3-1A/ AP-SH3-2A/ AP-SH3D-1A/ AP-SH3D-2A
SH2A-Dual: AP-SH2AD-0A
SH-2A: AP-SH2A-0A/ AP-SH2A-1A/ AP-SH2A-2A/ AP-SH2A-3A/ AP-SH2A-4A/
AP-SH2A-5A/ AP-SH2A-6A
SH-2: AP-SH2F-2A/ AP-SH2F-4A/ AP-SH2F-5A/ AP-SH2F-7A/ AP-SH2F-8A/
AP-SH2F-9A/ AP-SH2F-10A/ AP-SH2F-11A/ AP-SH2F-12A
RX600 AP-RX64M-0A
AP-RX63N-0A/ AP-RX63TL-0A
AP-RX62N-0A/ AP-RX62T-0A/ AP-RX62G-0A
RX100 AP-RX111-0A
RZ AP-RZA-0A
XGシリーズ: XG-1808/ XG-3352/ XG-3358/ XG-3517/ XG-3730
ドライバ SP3232EUCA (SIPEX 社)
最大通信速度 最大 1Mbps
入出力電圧 RS232入力電圧 : MAX ±25V
RS232出力電圧 : MIN ±5.0V
外部接続 TTL側 : 6PIN コネクタ 日圧NH コネクタ
RS232側 : D-Sub9pin オス
電源電圧 DC3.3V もしくは DC5V TTL側コネクタから給電
自己消費電流 1.0mA(無負荷時)
使用環境条件 0〜70℃ 20〜80%RH 結露なし
基板サイズ 44×38mm (コネクタ、突起物は除く)
添付品 CPUボード接続用ハーネス(6P)、マニュアル
PCと接続するRS232ケーブルはお客様でご用意いただく必要があります。
また、その際にはD-SUB 9pinクロスタイプのケーブルをご用意下さい。


ダウンロード : 取扱説明書やバージョンアップ情報、製品別FAQをご覧いただけます

製品マニュアル類
  取扱説明書 2004.05.28 2版

アプリケーションノート
  -

バージョンアップ情報

バージョン 説明 データ サイズ 更新日
- - - - -
