TTLシリアル⇔ Android Open Accessory USB インタフェースコンバータ
PC-AOA-01 \4,500 (税別)
RoHS対応

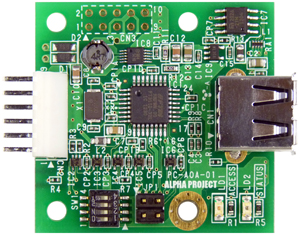

PC-AOA-01は、マイコンのシリアルポートをAndroid Open Accessoryに対応したUSBポートに変換するアダプタです。

Android端末とマイコンボード間で通信するためには、AOAに対応した制御ソフトウェアを開発する必要がありましたが、「PC-AOA-01」を利用すれば、AOAに対応した制御ソフトウェアが不要で、Android端末を活用したシステムを短期間で構築することができます。

評価用のサンプルプログラムには、Androidアプリケーション用サンプルプログラムと弊社CPUボード用サンプルプログラムをご用意しておりますので、簡単に評価することができます。

弊社製CPUボード「AlphaBoardシリーズ」に接続する場合は、ボードのシリアルコネクタと接続するだけでご利用いただけます。


  Android Open Accessoryに対応
  高速シリアルインタフェース(最大6Mbps)
  CPUボードとの接続ケーブルが付属しています。
  サンプルプログラムを用意



特 長 仕 様 ダウンロード ご購入

特 長

Android Open Accessoryに対応
  Android Open Accessoryに対応したAndroid端末と、マイコンのシリアルポートを透過的に接続することが可能で、双方向の通信を容易に行うことができます。
高速シリアルインタフェース
調歩同期通信をサポートしており、最大6Mbpsのボーレートで通信することができます。
各種インタフェースが設定可能
マイコンとの接続用シリアルインタフェース以外にも、I2C、SPI、PWM、GPIOのいずれかのインタフェースで使用することが可能です。その場合動作モードを選択することで、マイコンを使用しなくても、Android端末からモータやセンサなどの制御をすることができます。
小型基板
基板サイズは 44mm×42mm と小型です。

仕 様

PC-AOA-01
適応CPUボード
SH4A-Multi: AP-SH4AD-0A
SH-4A: AP-SH4A-0A/ AP-SH4A-1A/ AP-SH4A-2A/ AP-SH4A-3A/ AP-SH4A-4A
SH-4: AP-SH4-1A
SH-3: AP-SH3-1A/ AP-SH3-2A/ AP-SH3D-1A/ AP-SH3D-2A
SH2A-Dual: AP-SH2AD-0A
SH-2A: AP-SH2A-0A/ AP-SH2A-1A/ AP-SH2A-2A/ AP-SH2A-3A/ AP-SH2A-4A/
AP-SH2A-5A/ AP-SH2A-6A
SH-2: AP-SH2F-2A/ AP-SH2F-4A/ AP-SH2F-5A/ AP-SH2F-7A/ AP-SH2F-8A/
AP-SH2F-9A/ AP-SH2F-10A/ AP-SH2F-11A/ AP-SH2F-12A
RX600 AP-RX64M-0A
AP-RX63N-0A/ AP-RX63TL-0A
AP-RX62N-0A/ AP-RX62T-0A/ AP-RX62G-0A
RX100 AP-RX111-0A
RZ AP-RZA-0A
XGシリーズ: XG-1808/ XG-3352/ XG-3358/ XG-3517/ XG-3730
USB/シリアル
ブリッジチップ
FT311D(FTDI)
USBインタフェース USB2.0 フルスピード(12Mbps)対応
シリアルインタフェース
調歩同期式シリアル I/F
ボーレート 300 〜 6Mbps
データビット 7または8ビット
ストップビット 1または2ビット
パリティ ODD / EVEN / MARK / SPACE / なし
フロー制御 あり / なし
入出力電圧 3.3V / 5V入出力に対応
外部接続コネクタ
TTLシリアル側 6pinコネクタ NHコネクタ
USB側 USB Aコネクタ
対応Android 端末 Android2.3.4 以上かつAndroid Open Accessory に対応した端末
動作電圧 2.7V〜5.5V
電源供給方法 シリアルコネクタより供給
消費電流
ターゲットボード 50 mA (Android端末 未接続時)
使用環境条件 温度 -20 〜 60℃ (結露なし)
基板サイズ 44×42mm (コネクタ、突起物は除く)
付属品 シリアルI/Fケーブル(6P)
* PCと接続するUSBケーブルはお客様でご用意いただく必要がございます。
・ 本製品は環境に配慮し、無洗浄となっております。ボードが白く見える場合がございますが、仕様・性能には影響 ありません。

接続例

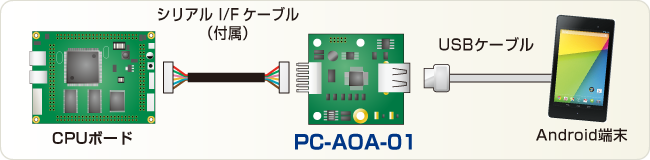

シリアルインタフェースを使用する場合

PC-AOA-01使用例

   ※ USBケーブルはお客様でご用意下さい。

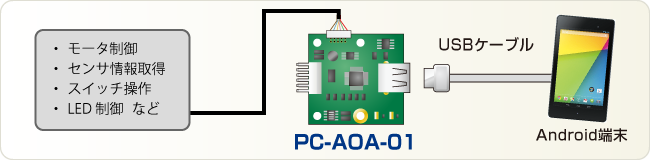

■ シリアルインタフェースを使用しない場合

   ※ ケーブル類はお客様でご用意下さい。


ダウンロード : 取扱説明書やバージョンアップ情報、製品別FAQをご覧いただけます

製品マニュアル類
  ハードウェアマニュアル 2013.06.17 1版

アプリケーションノート
  AN177 PC-AOA-01 サンプルプログラム解説 2013.07.02 1版

サンプルプログラム

説明 データ サイズ 更新日
AP-RX63N-0A用サンプルプログラム pc_aoa_01_sample.zip 823KB 2013.07.03
Android用サンプルプログラム AOA_Sample.zip 2,122KB 2013.07.03
Android用サンプルプログラム実行ファイル apk.zip 446KB 2013.07.03
