SH7045 搭載CPUボード
SuperHファミリ アルファボード

AP-SH2F-0A \28,000 (税別)
  保守・販売終了品
フラッシュマイコン書込ソフト付属RS-232Cドライバ搭載FlashWriterEX対応Visual Monitor Ver.2対応

本製品は2017年2月末日に保守・販売終了の案内がされました。

試作・機器組込用途に最適な、SH7045を搭載したシンプルなRISCボードコンピュータです。

外部拡張に必要な信号はすべて外部接続コネクタへ引き出してありますので、 各種試作や小ロット製品への適用など幅広い対応が可能です。


  スタートアップ、タイマ割込等のサンプルプログラム付属
  開発ツールとして VisualMonitorFlashWriter EX を利用できます
  オールインワンパッケージの StarterKit もご用意



特 長 仕 様 ダウンロード ご購入
RoHS対応

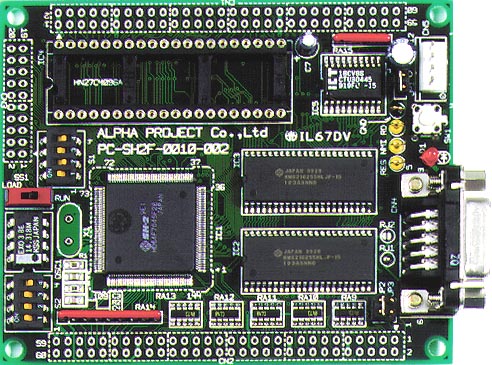

拡大画像


特 長

動作周波数 28.636MHz
  2chのシリアルポート
  パラレルポート
  5chの16ビットインテグレーテッドタイマユニット
  8chの10ビットA/D
  外部割込み9本
内部FlashROM 256KB、外部 512KB ROMを実装可能
CPUバスをすべてコネクタ上に出力しているため、システムの拡張が容易
32ビットバス対応
ボード上のROM、RAMを切り離すことが可能
超高速SRAM (32bit幅 NOWAIT)
RS-232ドライバ付
SH7045用フラッシュ書込ソフト付属 (FlashWriter for SH7045)


仕 様

CPU SH7045F
クロック 7.159MHz (最大28.636MHz)
メモリ 内蔵FlashROM 256KB (32bit幅)
EPROM (未実装) 512KB (16bit幅)
高速SRAM 1MB (32bit幅)
シリアル
非同期/同期 2ch
1chはRS232インタフェースに接続
パラレルI/O 入出力:98本 入力: 8本
タイマ/カウンタ 16bitタイマ/カウンタ5ch
リセット リセットSWを搭載
割り込み 割り込みコントロ−ラ内蔵  外部9本 内部43本
外部接続
外部拡張※1 60pinコネクタ ×2 (2.54mmピッチ)※未実装
  20pinコネクタ ×1 (2.54mmピッチ)※未実装
シリアルI/F RS232コネクタ  EIA-574準拠D-Sub9pinコネクタ
電源 4pinコネクタ
電源 DC5V ±5% (CPU コア 5.0V I/O 5.0V)
消費電力 MAX 450mA
基板サイズ 100×80mm 4層基板 (コネクタ、突起物は除く)
付属品 マニュアル、回路図、電源ケーブル、サンプルプログラム、フラッシュ書込ソフト
※1 外部拡張用コネクタとして「拡張コネクタセット3(別売)」を用意しております。
ボードは無洗浄です。


ダウンロード : 取扱説明書やバージョンアップ情報、製品別FAQをご覧いただけます

製品マニュアル類
ブロック図
  ハードウェアマニュアル 2009.05.07 6版

アプリケーションノート
  AN101 サンプルプログラム解説
  AN132 ルネサスSHC 評価版インストールガイド
  AN141 ボード付属FlashWriterEXを使った内蔵FlashROMへの書き込み方法

サンプルプログラム

ファイル サイズ 更新日
sample.lzh 35.6KB 2003.04.10

FlashWriter (FlashWriter for7045F)

バージョン 説明 ファイル サイズ 更新日
1.95 ← 1.90 Readme.txt fw45195.lzh 45.0KB 2001.11.08
1.90 ← 1.80 Readme.txt fw45190.lzh 54.3KB 2001.04.05

※最新のFlashWriter(FlashWriter EX for 7045F Ver2.13)が必要な場合には、メールにてご連絡ください。
