SH7269搭載CPUボード

AP-SH2A-6A

¥25,000

(税込 ¥27,500)

RoHS対応
    • SH-2A

      240MHz
    • 内蔵RAM
      2.5MB
    • RAM
      16MB
    • ROM
      16MB
    • Ethernet
    • Wi-Fi
    • Bluetooth
    • USB
    • SD
    • LCD
    • CAMERA
    • CAN

AP-SH2A-6Aは、SH-2A SH7269(ルネサス エレクトロニクス社製)を搭載した高性能RISC CPUボードです。

大容量メモリの他、USB、CAN、シリアル、ビデオ入力などのインタフェースを備えています。さらに、LCDキットや無線LANモジュールに対応しています。

また、外部拡張に必要な信号は外部接続コネクタへ引き出してありますので、各種試作や小ロット製品への適用など幅広い対応が可能です。

開発ツール XrossFinderFlashWriter EX 対応

「技術コラム」を公開しています。

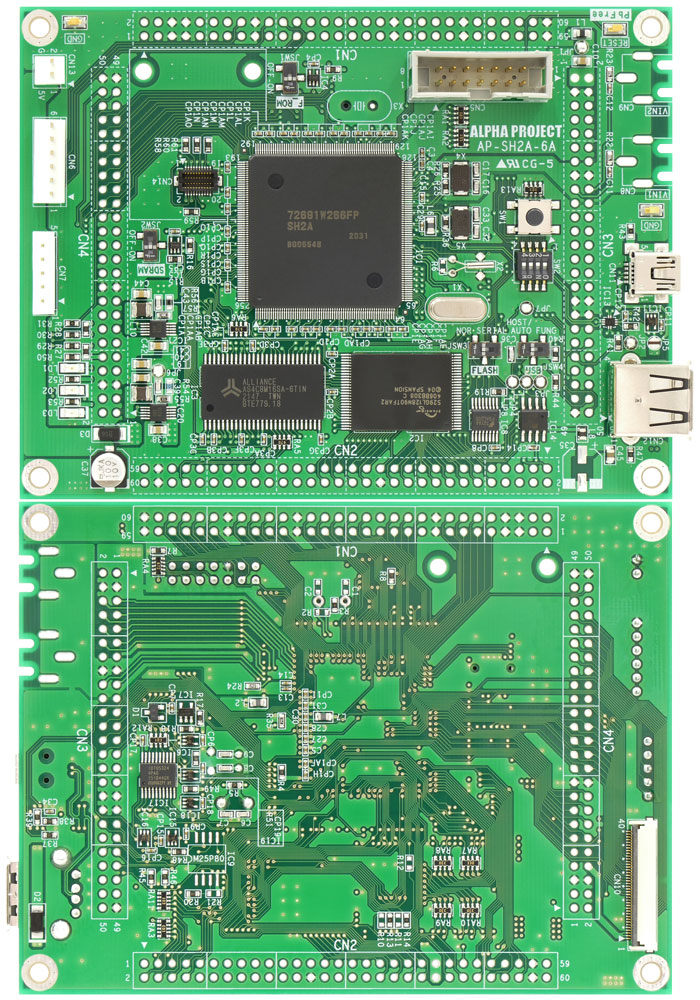

拡大画像

特長

ソリューション

ミドルウェア

株式会社東光高岳

組込みコントローラ用USBホストドライバ「MatrixQuestUSB」
MatrixQuestUSBシリーズはUSBホスト用、ファンクション用、マスストレージ専用など豊富なラインナップをそろえた組込み向けUSBプロトコルスタックです。

開発ツール

株式会社
アイ・エル・シー

組込みGUI統合環境「GENWARE4」
GENWARE4は組込み機器向けGUI統合開発環境です。情報家電などあらゆる分野のGUI開発にお使いいただけます。

仕様

CPU SH7269 R5S72691W266FP (256pin QFP)
クロック
システムクロック
12MHz 水晶振動子
CPUクロック
最大240MHz
バスクロック
最大60MHz
周辺クロック
最大30MHz
メモリ
FlashROM
16MByte(16bit幅)
SDRAM
16MByte(16bit幅)
高速内蔵RAM
64KByte
大容量内蔵RAM
2.5MByte
シリアル I/F
クロック同期/調歩同期式
8ch 1chは通信コネクタに接続
USB I/F CPU内蔵USB2.0 Host/Functionモジュール
Host(High/Full/Low-Speed対応)
1ポート
Function(High/Full-Speed対応)
1ポート
Host、Functionは排他使用
CAN I/F
コントローラエリアネットワーク
3ch
1chはCAN I/Fコネクタに接続
ビデオ入力
NTSC/PAL対応ビデオ入力
2ch(コネクタ未実装)
入力インピーダンス
75Ω
LCD I/F SH7269 内蔵ビデオディスプレイコントローラ
LCD インタフェースコネクタに接続(RGB666)
SPI I/F
シリアルペリフェラルインタフェース
2ch(1chは無線モジュールI/Fコネクタに接続)
パラレルI/O 149本(兼用端子を含む)
割り込み 割り込みコントローラ内蔵
外部17本 (NMI、IRQ7~IRQ0、PINT7~PINT0)
A/Dコンバータ 分解能10bit 8ch
タイマ/カウンタ
マルチファンクションタイマパルスユニット2
16bit 5ch
コンペアマッチタイマ
16bit 2ch
ウォッチドッグタイマ
1ch
リセット リセットIC、リセットSW搭載
外部拡張コネクタ(未実装)からのリセットも可能
拡張コネクタ※1 60pinコネクタ×2 (2.54mmピッチ)※未実装
50pinコネクタ×2 (2.54mmピッチ)※未実装
その他
ダイレクトメモリアクセスコントローラ
16ch
I2Cバスインタフェース3
3ch
マルチファンクションタイマパルスユニット2 16bit
5ch
ビデオディスプレイコントローラ3
シリアルサウンドインタフェース
4ch
電源 DC5V / 3.3V ±5%(CPUコア:1.25V、I/O:3.3V)
消費電流 Typ 約100mA(USB未使用、弊社サンプルプログラム動作時)
Max 約400mA(USB未使用時)
基板寸法 120×90mm(コネクタ、突起物除く)
動作環境 0~60℃(結露なし)
付属品 電源ハーネス(2pin)
  • ※1外部拡張用コネクタとして「拡張コネクタセット9」(別売)をご用意しております。

オプション

ダウンロード

ご注意ご使用の前にご確認ください。

  1. 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
    弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。
  2. 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
    本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。
  3. サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
  4. サンプルプログラムに関するお問い合わせは、お受けできません。
    ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。
  5. ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
    本規約に同意されない限り、プログラムを使用することはできません。
マニュアル・ドキュメント バージョン 更新日
AP-SH2A-6A ハードウェアマニュアル 7.0 2023/10/02
AN132 ルネサスSHC評価版インストールガイド 5.1 2023/10/02
AN171 AP-SH2A-6A(SH7269 CPU BOARD) サンプルプログラム解説 3.1 2023/10/02
AN173 LCD-KIT(LCD-KIT-B01/B02/C01/C02) サンプルプログラム解説(SH7269) 2.2 2023/10/02
AN178 USB仮想シリアルドライバ インストールガイド 3.1 2023/10/02
AN190 LCD-KIT-D02 サンプルプログラム解説(SH7269) 2.1 2023/10/02
AN192 AP-SH2A-6A WM-RP-10 サンプルプログラム解説 2.1 2023/10/02
ER107 「AP-SH2A-6A 回路図 1版」の正誤表 3.0 2023/10/02
ER108 AP-SH2A-6A RTCの不具合について 3.0 2023/10/02
AP-SH2A-6A FlashROM代替品の採用について 1.0 2022/05/31
技術コラム バージョン 更新日
vol.10『SuperHファミリからのマイグレーションガイド』 - 2023/02/15

製品ご購入後に公開される情報

回路図 パスワード バージョン 更新日
AP-SH2A-6A 回路図 vpn_key 3.0 2013/09/02
サンプルプログラム パスワード バージョン 更新日
AP-SH2A-6A サンプルプログラム vpn_key 1.2 2013/06/27
AP-SH2A-6A サンプルプログラム(LCD-KIT-B01/B02/C01/C02) vpn_key 1.2 2023/02/15
AP-SH2A-6A サンプルプログラム(LCD-KIT-D02) vpn_key 1.2 2018/02/02
AP-SH2A-6A サンプルプログラム(WM-RP-10) vpn_key 1.0 2019/10/23
コンパイラ パスワード バージョン 更新日
ルネサスSHC評価版(ルネサス エレクトロニクス社Webページ) - - -

パスワードが必要なデータについて

  1. パスワード

    1

    購入製品の添付紙面よりパスワードをご確認ください。

  2. ダウンロード

    2

    公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。

  3. 解凍イメージ

    3

    圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。

製品をご購入済みで、パスワードが見つからないお客様

ユーザー登録を行っていない場合  お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。

ユーザー登録がお済みの場合    お手数ですが、【メールフォーム】よりご連絡をお願いいたします。

なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
