SuperHアルファボードシリーズ

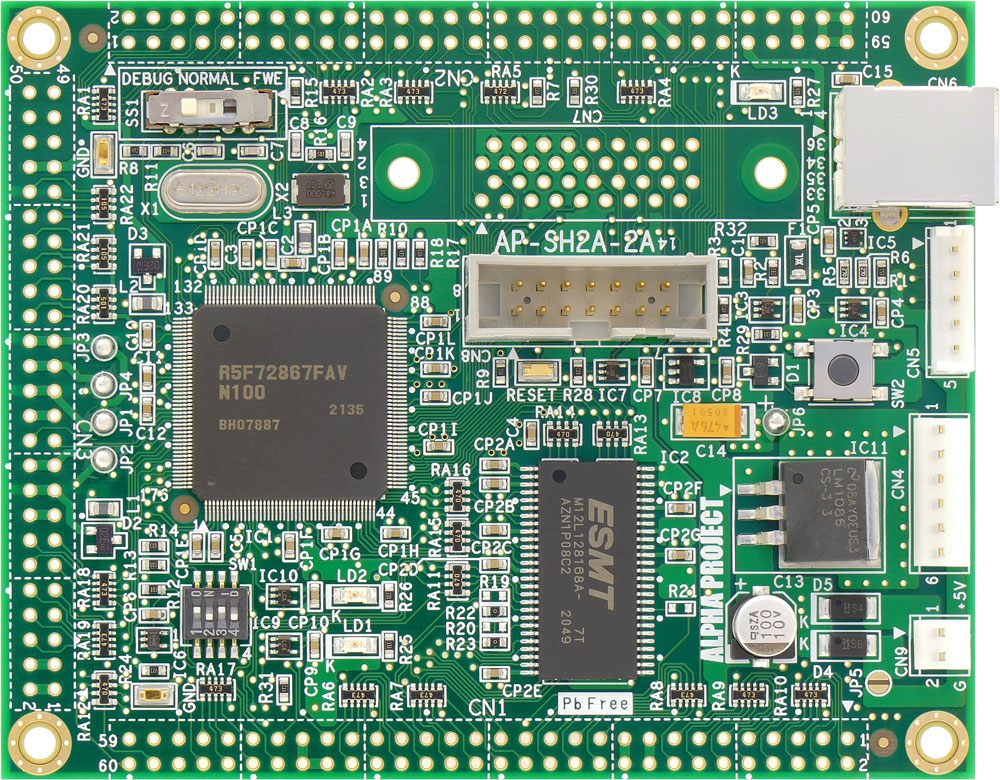

SH7286搭載CPUボード
AP-SH2A-2A
¥21,000
（税込 ¥23,100）
-
-
SH-2A
98MHz - 内蔵RAM
32KB - 内蔵ROM
1MB - RAM
16MB
-
-
- Ethernet
- Wi-Fi
- Bluetooth
- USB
- SD
- LCD
- CAMERA
- CAN
試作・機器組込み用途に最適な、SH-2A（SH7286）を搭載した高性能RISC CPUボードです。
外部拡張に必要な信号はすべて外部接続コネクタへ引き出してありますので、各種試作や小ロット製品への適用など幅広い対応が可能です。
開発ツール XrossFinder、FlashWriter EX 対応
特長
- 動作周波数 最大98.304MHz（12.288MHz水晶発振子）
- バス幅32bit
- 大容量メモリ搭載 内蔵FlashROM：1MByte、内蔵RAM：32KByte、SDRAM：16MByte
- USBファンクション機能装備
- シリアルインタフェースコネクタを装備、各種インタフェースコンバータを接続すれば、簡単にPCとの通信が可能
- CANインタフェース装備、CANトランシーバアダプタを接続すれば、簡単にCAN機器との通信が可能
- 外部拡張コネクタに外部拡張に必要な信号を全て接続（プルアップ済み）
- H-UDIコネクタ装備
- 回路図を提供
開発作業へスムーズに着手いただけるとともに、教育や研修用に最適です。
- サンプルプログラム、Flash書込みソフト付属
スタートアップ、タイマ、CAN通信、USBファンクション（デバイスドライバ、USBシリアルドライバ）
仕様
| CPU | SH7286F R5F72867N100FA（176pin LQFP） |
|---|---|
| クロック |
|
| メモリ |
|
| シリアル I/F |
|
| USB I/F | CPU内蔵USBコントローラ
|
| CAN I/F |
|
| パラレルI/O | 113本（兼用端子を含む 入出力：99本、入力：14本） |
| タイマ |
|
| 割り込み | 割り込みコントローラ内蔵
|
| A/Dコンバータ | 分解能12bit 12ch |
| D/Aコンバータ | 分解能8bit 2ch |
| リセット | リセットIC、リセットSW搭載 外部拡張コネクタ（未実装）からのリセットも可能 |
| 拡張コネクタ※1 | 60pinコネクタ×2（2.54mmピッチ）※未実装 50pinコネクタ×1（2.54mmピッチ）※未実装 |
| 電源 | DC5V / 3.3V ±5%（CPUコア、I/O：3.3V） |
| 消費電流 | Max 約350mA（USB未使用時） Typ 約150mA（USB未使用、弊社サンプルプログラム動作時） |
| 動作環境 | 0～60℃（結露なし） |
| 基板寸法 | 100×80mm（コネクタ、突起物除く） |
| 付属品 | 電源ハーネス（2pin） |
|
|
オプション
ダウンロード
ご注意ご使用の前にご確認ください。
- 弊社Webサイトより取得可能なサンプルプログラムは無償で提供されるものであり、あくまで評価用途です。
弊社がこの動作を保証するものではありません。サンプルプログラムを使用する場合、適切な環境でご使用ください。 - 弊社は、使用に起因する損害、第三者の権利を侵害に関し、いかなる責任も負いません。
本プログラムの使用、若しくは機能から生じるすべての損害は、ご使用になるお客様の負担となります。 - サンプルプログラムの仕様変更およびその他いかなる理由においても、弊社は、サンプルプログラムの誤り、機能不全または欠陥を修正する義務を負いません。
- サンプルプログラムに関するお問い合わせは、お受けできません。
ただし機能不全等があった場合には、【メールフォーム】よりご一報ください。可能な範囲でご回答します。 - ご使用の前に必ず、【サンプルプログラム使用規約】への同意をお願いします。
本規約に同意されない限り、プログラムを使用することはできません。
| マニュアル・ドキュメント | バージョン | 更新日 |
|---|---|---|
| AP-SH2A-2A ハードウェアマニュアル | 7.0 | 2023/10/02 |
| AN132 ルネサスSHC評価版インストールガイド | 5.1 | 2023/10/02 |
| AN141 ボード付属FlashWriter EXを使った内蔵FlashROMへの書き込み方法 | 2.1 | 2023/10/02 |
| AN151 AP-SH2A-2A(SH7286 CPU BOARD) サンプルプログラム解説 | 6.1 | 2023/10/02 |
| AN178 USB仮想シリアルドライバ インストールガイド | 3.1 | 2023/10/02 |
製品ご購入後に公開される情報
| 回路図 | パスワード | バージョン | 更新日 |
|---|---|---|---|
| AP-SH2A-2A 回路図 | 1.1 | 2022/01/25 |
| サンプルプログラム | パスワード | バージョン | 更新日 |
|---|---|---|---|
| AP-SH2A-2A サンプルプログラム | 1.4 | 2013/06/27 |
| 開発環境 | パスワード | バージョン | 更新日 |
|---|---|---|---|
| FlashWriter EX for SH7286F | 3.04 | 2013/06/27 |
| コンパイラ | パスワード | バージョン | 更新日 |
|---|---|---|---|
| ルネサスSHC評価版（ルネサス エレクトロニクス社Webページ） | - | - | - |
パスワードが必要なデータについて
-
1
購入製品の添付紙面よりパスワードをご確認ください。
-
2
公開情報一覧から必要な項目をクリックし、圧縮ファイルをダウンロードします。
-
3
圧縮ファイルを解凍する際、「1」に記載のパスワードをご入力ください。
製品をご購入済みで、パスワードが見つからないお客様
ユーザー登録を行っていない場合 お手数ですが、【ユーザー登録】を行い、備考欄に「パスワード希望」とご記載ください。
ユーザー登録がお済みの場合 お手数ですが、【メールフォーム】よりご連絡をお願いいたします。
なお、お問い合わせの際は「製品名」「シリアルナンバー」が必要となります。
