SuperHファミリ アルファボード

AP-SH-0A

 ¥26,000(税別)
 販売終了品
PC-RS-04対応PC-USB-01対応PC-LAN-01対応FlashWriterEX対応Visual Monitor Ver.2対応

試作・機器組込み用途に最適な、SH7032を搭載したシンプルなRISCボードコンピュータです。

外部拡張に必要な信号はすべて外部接続コネクタへ引き出してありますので、 各種試作や小ロット製品への適用など幅広い対応が可能です。


  スタートアップ、タイマ割込等のサンプルプログラム付属
  開発ツールとして VisualMonitorFlashWriter EX を利用できます。

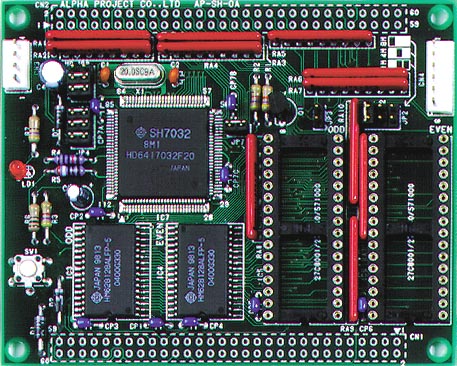

拡大画像

特長

動作周波数 20MHz
  2chのシリアルポート
  32bitのパラレルポート
  5chの16ビットインテグレーテッドタイマユニット
  8chの10ビットA/D
  外部割込み9本
MAX 2MByteのROMを実装可能
CPUバスをすべてコネクタ上に出力しているため、システムの拡張が容易
16ビットバス対応
ボード上のROM、RAMを切り離すことが可能

仕様


CPU SH7032
ROM EPROM(未実装) 256K〜2MByte (16bit幅)
RAM SRAM 256KByte (16bit幅)
クロック 20MHz
電源 DC5V ±5%
消費電力 150mA/MAX
基板サイズ 100×80mm 4層基板
付属品 マニュアル、回路図、電源ハーネス、サンプルプログラム
