タッチパネル付 TFT-LCDキット
LCD-KIT-A04 \45,800 (税別)
保守品

本製品は2016年9月30日に保守品化されました。販売終了は在庫がなくなり次第、または2017年2月28日になります。

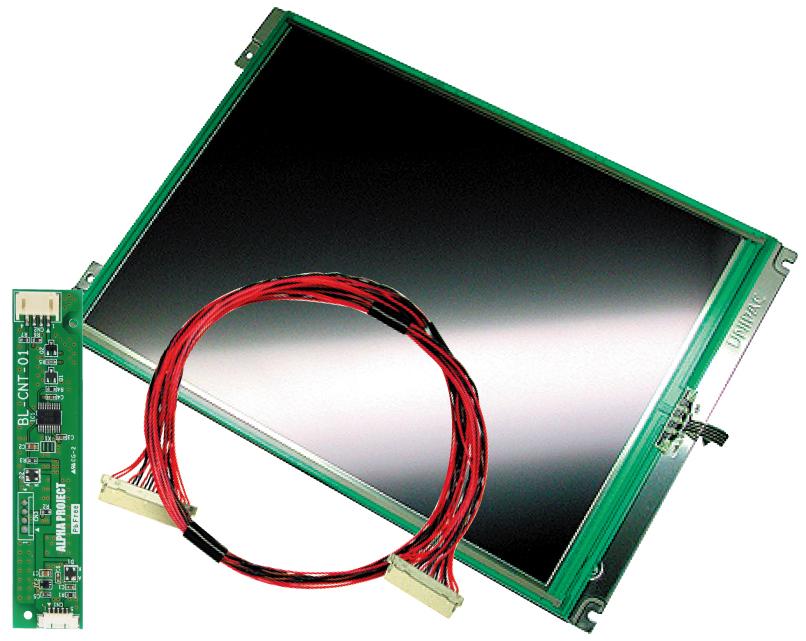

タッチパネル付き 8.4inch TFTカラーLCDパネル、バックライトLED制御基板、接続ケーブルのセットです。MS104-SH4MS104-VGA/LCDMS104-LVDS/DVI と 組み合わせれば、簡単にタッチパネルシステムを構築できます。


* MS104-VGA/LCD と接続するためには、MS104-LVDS/DVI が必要です。








仕 様 ダウンロード ご購入

仕 様

LCD タッチパネル付き8.4inch TFTカラーLCDパネル 97G084S3N2F-2 (PROMATE社)
800×600 26万色 (18ビットRGB)
LVDSインタフェース
4線式アナログタッチパネル
バックライトLDE I/F DC12V入力 (日本製)
付属品 8.4inch カラーLED、バックライトLED基板、タッチパネルコネクタ変換基板、LVDSケーブル、
タッチパネル用ケーブル、バックライトLED用ケーブル、12V電源用ケーブル、CD-ROM


ダウンロード : 取扱説明書やバージョンアップ情報、製品別FAQをご覧いただけます

製品マニュアル類
  ハードウェアマニュアル 2012.11.20 1版

アプリケーションノート
  LCD-KIT-A03 と LCD-KIT-A04 の相違点 2012.9.21 1版

サンプルプログラム

ファイル サイズ 更新日
 -
