ezTCP/Ethernet:シリアル⇔Ethernetプロトコルコンバータ
CSE-M53N \9,000 (税別)
RoHS対応

ezTCPシリーズは、マイコンや既存の機器のシリアルポートをTCP/IPポートに変換するインテリジェントプロトコルコンバータです。
付属のソフトウェアで簡単に設定できますので、ネットワークアプリケーションの開発コストと開発期間を最小限に抑えることができます。

CSE-M53NのシリアルポートはRS232通信のほかRS422/RS485通信に対応しています。またRS232通信時は最大921,600bpsの高速通信に対応します。


仮想COMポートソフトウェア「TCP-VSP for ezTCP」付属

デモ機貸出しのご案内
ご購入をご検討のお客様にデモ機の貸出しを受付けております。
貸出期間は2週間です。ご希望のお客様は、E-mailにてご連絡ください。
(必ずご希望の製品名「CSE-M53N」を明記ください)


■量産品への組み込みをご検討のお客様へ■
数百台〜数万台単位での提供が可能です。
お客様の仕様に合わせたカスタマイズ品の提供も可能ですので、お気軽にお問い合わせ下さい。



特 長 仕 様 ダウンロード ご購入

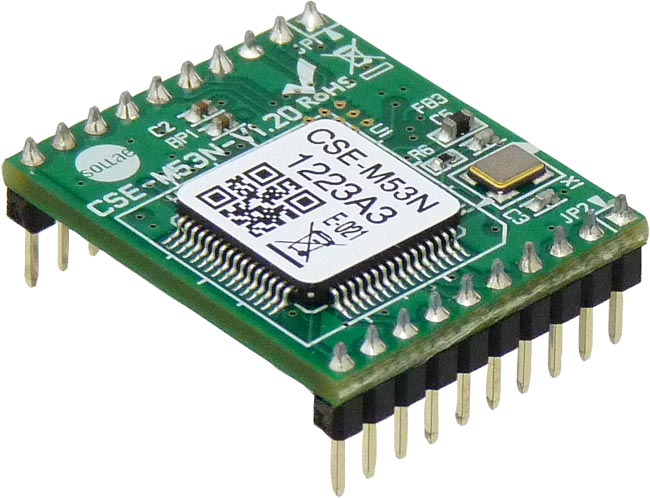

CSE-M53Nボード画像
拡大画像

製品無料貸出


特 長

イーサネット通信プロトコルスタック内蔵
  CSE-M53Nには、SollaeSystem社で開発されたイーサネット通信プロトコルスタックが搭載されており、シリアルインタフェースとネットワークプロトコルをインテリジェントに相互変換します。
RS232, RS422, RS485対応
10/100BASE-T対応
超小型基板 (24×20mm)
RJ-45 コネクタ(パルストランス内蔵)付属
IPv6対応
  IPv4とIPv6の両プロトコルスタックを搭載しており、次世代プロトコルであるIPv6に対応しています。
多種多様なプロトコルに対応
  TCP/IPの他にTLNETやDHCP、DNSやDDNS、FTTHやADSLで使用されるPPPoE等のプロトコルに対応しています。
これらの動作設定は、添付のコンフィグレーションツールezManagerで簡単に設定することができます。
多彩なセキュリティオプション
  イーサネット通信に対するセキュリティ設定として、SSLに対応しています。
また、通信や設定変更をする相手をセキュリティ機能で制限することができます。
IPアドレス通知
  電源投入時やIPアドレス変更時に、自IPアドレスを通知させることができます。
仮想COMポートソフトウェア 「TCP-VSP for ezTCP」付属
  付属している仮想シリアルポートドライバ「TCP-VSP for ezTCP」を使用することで、PCのシリアルポートアプリケーションからezTCPを透過的なシリアルポートとして取り扱うことができます。
これによりRS-232等で構築されたシステムを、ソフトウェアを変更することなくネットワーク化することが可能です。


仕 様

機 能(CSE-M53N)
LANインタフェース
10/100BASE-T 1ポート (コネクタ外付け)
10pin (2.0mmピッチ)×1列
シリアルインタフェース
調歩同期式シリアル (TTL) 1ポート RS232、RS422、RS485対応
通信速度: 1200bps〜921.600bps (RS232通信時)
1200bps〜230.400bps(RS422/RS485通信時)
10pin (2.0mmピッチ)×1列
RS485対応
RTSがTXDEとして動作
 * TXDEはシリアルデータ送信時にHigh、未送信時にはLowを出力します。
対応プロトコル
TCP/IP、UDP、ICMP、ARP、DHCP、Telnet、PPPoE、DNS、DDNS(Dynamic DNS)
【対応予定】Telnet COM Port Control Option(RFC2217)
セキュリティ IP・MACフィルタリング、SSL、SSH、パスワード認証
同時接続数 1つのCOMポートに1接続のみ
FFTH、ADSL対応 NTT フレッツ光、NTT フレッツADSL
電源電圧 DC3.3V ±10%
消費電流 Typical 150mA (100M EtherNet)
Typical 200mA (10M EtherNet)
使用温度 -40〜85℃ 結露無し
基板サイズ 24×20mm (重量 約3.2g RJ-45コネクタは除く)
付属品 RJ-45コネクタ (パルストランス内蔵)、レセプタクル (10pin×2)、CD-ROM (仮想COMポートソフト、コンフィグレータソフト、ターミナルソフト、マニュアル)
評価用ボード CSE-M53N専用EVAボード (ACアダプタ付属) \11,000 (税別)【別売】
<FFTH、ADSL対応について>
弊社では、PPPoEの確認に以下の回線とISPにて動作確認をしております。
その他の回線業者及びISPをご利用の場合動作しない場合がありますのでご注意ください。
光回線 フレッツ光 ベーシック (NTT西日本)
光モデム  FX型「N」光加入者線終端装置 (NTT西日本)
ISP plala
* CSE-M53NはCHAP認証に対応していないため、フレッツ光プレミアムではご利用いただけません。
また、固定IPアドレスサービスを使用することはできません。


使用例

使用例 評価用ボード

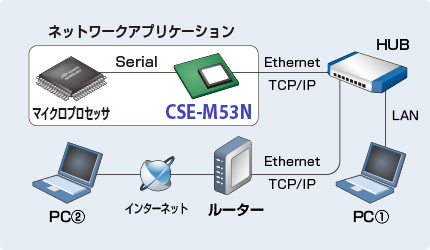

CSE-M53N使用例 CSE-M53N評価ボード
CSE-M53N用評価ボード \11,000 (税別)
※ACアダプタ付属。CSE-M53Nは付属しておりません。


ダウンロード : 取扱説明書やバージョンアップ情報、製品別FAQをご覧いただけます

製品マニュアル類
CSE-M53N ハードウェアマニュアル 2015.03.26 2版
CSE-M53N EVA ハードウェアマニュアル 2015.12.08 2版

RB1-106BAG1A データシート メーカ(UDE)
SD1X10-HH データシート メーカ(AUK)

チュートリアル
  AN418 CSE-M32/CIE-H10 クイックスタートガイド

アプリケーションノート
  AN415 SSL(Secure Socket Layer)機能使用方法
AN416 SSH(Secure Shell)機能使用方法
ANxxx CSE-M53N ファームウェアの更新方法

バージョンアップ情報

該当製品 バージョン 説明 データ 更新日
CSE-M53N V1.0E history.txt M53NR10E.zip 2013.11.05
