ezTCP/Ethernet:シリアル⇔Ethernetプロトコルコンバータ
CSE-M32 \12,800 (税別)
RoHS対応

ezTCPシリーズは、マイコンや既存の機器のシリアルポートをTCP/IPポートに変換するインテリジェントプロトコルコンバータです。
付属のソフトウェアで簡単に設定できますので、ネットワークアプリケーションの開発コストと開発期間を最小限に抑えることができます。

CSE-M32は、2ポートの高速シリアルインタフェースを搭載しており、COM1のみ使用時には最大1,843,200bpsの通信速度に対応しています。COM1・COM2同時使用時は、最大921,600bpsに対応します。


仮想COMポートソフトウェア「TCP-VSP for ezTCP」付属

デモ機貸出しのご案内
ご購入をご検討のお客様にデモ機の貸出しを受付けております。
貸出期間は2週間です。ご希望のお客様は、E-mailにてご連絡ください。
(必ずご希望の製品名「CSE-M32」を明記ください)


■量産品への組み込みをご検討のお客様へ■
数百台〜数万台単位での提供が可能です。
お客様の仕様に合わせたカスタマイズ品の提供も可能ですので、お気軽にお問い合わせ下さい。



特 長 仕 様 ダウンロード ご購入

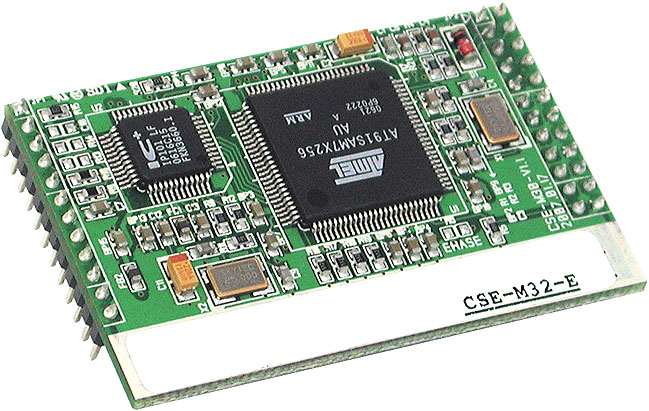

cse-m32ボード画像
拡大画像

製品無料貸出


特 長

ネットワーク知識やプロトコルスタックが不要
多種多様なプロトコルに対応
2ポートの高速シリアルインタフェース搭載
COM1のみ使用時:最大1,843,200bps/COM1, COM2同時使用時:最大921,600bps対応
DNS問い合わせに対応
接続先等の指定にIPアドレスでなく、ドメイン名で設定することができます。
IPアドレス通知
電源投入時やIPアドレス変更時に、自IPアドレスを通知させることができます。
RS232, RS422, RS485対応
10/100BASE-T対応
超小型基板 (50×32mm)
コネクタ/パルストランス付属
コンフィグレーションツール付属、すぐに通信テストが可能
仮想COMポートソフトウェア 「TCP-VSP for ezTCP」(無償)を使用して、通常のCOMポートとして通信が可能です。


仕 様

機 能(CSE-M32)
LANインタフェース
10/100BASE-T 1ポート (コネクタ外付け)
12pin (2.0mmピッチ)×1列
シリアルインタフェース
調歩同期式シリアル (TTL) 2ポート RS232、RS422、RS485対応
通信速度:300bps〜1,843,200bps
 * COM1の最高速度は1,843,200bps、COM2の最高速度は921,600bpsとなります。
 * COM1を1,843,200bpsに設定した場合、COM2は使用できなくなります。
12pin (2.0mmピッチ)×2列
RS485対応
RTSがTXDEとして動作
 * TXDEはシリアルデータ送信時にHigh、未送信時にはLowを出力します。
対応プロトコル
TCP/IP、UDP、ICMP、ARP、DHCP、Telnet、PPPoE、DNS、DDNS(Dynamic DNS)
【対応予定】Telnet COM Port Control Option(RFC2217)
セキュリティ IP・MACフィルタリング、SSL、SSH、パスワード認証
同時接続数 1つのCOMポートに1接続のみ
FFTH、ADSL対応 NTT フレッツ光、NTT フレッツADSL
電源電圧 DC3.3V ±10%
消費電流 Typical 173mA
使用温度 0〜55℃ 結露無し
基板サイズ 50×32mm (重量 約9g RJ-45コネクタは除く)
付属品 RJ-45コネクタ (パルストランス内蔵)、レセプタクル (12pin×1、24pin×1)、CD-ROM (仮想COMポートソフト、コンフィグレータソフト、ターミナルソフト、マニュアル)
評価用ボード CSE-M32専用EVAボード (ACアダプタ付属) \11,000 (税別)【別売】
<FFTH、ADSL対応について>
弊社では、PPPoEの確認に以下の回線とISPにて動作確認をしております。
その他の回線業者及びISPをご利用の場合動作しない場合がありますのでご注意ください。
光回線 フレッツ光 ベーシック (NTT西日本)
光モデム  FX型「N」光加入者線終端装置 (NTT西日本)
ISP plala
* CSE-M32はCHAP認証に対応していないため、フレッツ光プレミアムではご利用いただけません。
また、固定IPアドレスサービスを使用することはできません。

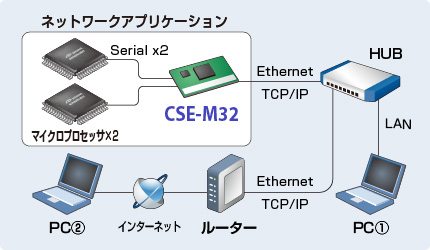

使用例

使用例 評価用ボード
CSE-M32使用例 CSE-M32評価ボード
CSE-M32用評価ボード \11,000 (税別)
※ACアダプタ付属。CSE-M32は付属しておりません。


ダウンロード : 取扱説明書やバージョンアップ情報、製品別FAQをご覧いただけます

製品マニュアル類
CSE-M32 ハードウェアマニュアル 2009.6.25 1版
CSE-M32 EVA ハードウェアマニュアル 2009.6.25 1版

RD1-106BAG1A データシート メーカ(UDE)
LU1S041X(M) データシート メーカ(BOTHHAND)
* 添付されるコネクタは出荷時期により上記2種のどちらかになります

チュートリアル
  AN418 CSE-M32/CIE-H10 クイックスタートガイド

アプリケーションノート
  AN415 SSL(Secure Socket Layer)機能使用方法
AN416 SSH(Secure Shell)機能使用方法
AN419 CSE-M32 ファームウェアの更新方法

バージョンアップ情報

該当製品 バージョン 説明 データ 更新日
CSE-M32 V1.3C history.txt M32R13C.zip 2011.07.26
