ezTCP/Ethernet: ネットワークI/Oコントローラ
CIE-H14 \27,800 (税別)
RoHS対応

ezTCPシリーズは、マイコンや既存の機器のシリアルポートをTCP/IPポートに変換するインテリジェントプロトコルコンバータです。
付属のソフトウェアで簡単に設定できますので、ネットワークアプリケーションの開発コストと開発期間を最小限に抑えることができます。

CIE-H14は絶縁デジタル入力/出力を有線LAN経由で制御、監視するネットワークI/Oコントローラです。 フォトカプラ入力4chとリレー出力4chのほか、RS232シリアルポートを1ch備えており、ネットワーク経由で各種機器を制御することができます

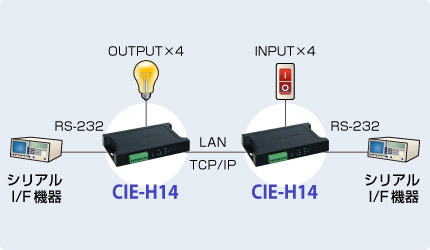

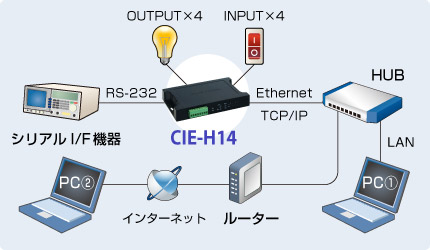

使用例

仮想COMポートソフトウェア「TCP-VSP for ezTCP」付属



特 長 仕 様 ダウンロード ご購入

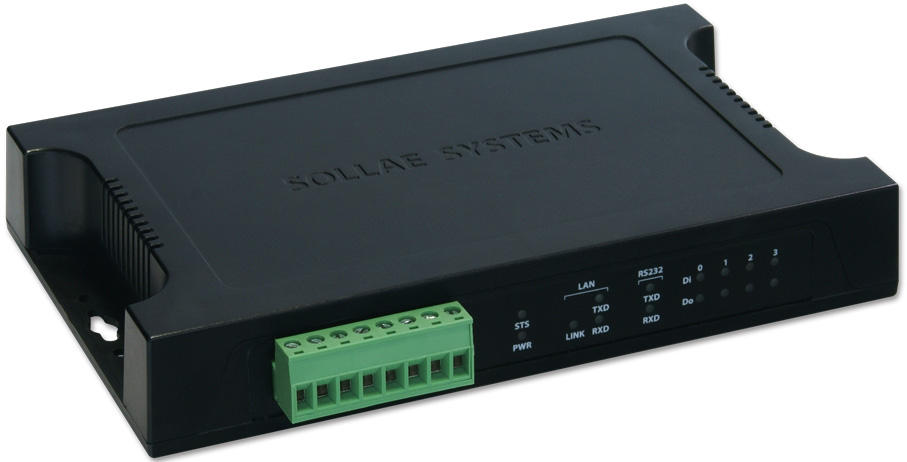

eie-h14ボード画像
拡大画像

製品無料貸出

量産品への組込をご検討のお客様へ
数百台〜数千台単位での提供が可能です。お客様の仕様に合わせたカスタマイズ品の提供も可能ですので、お気軽にお問い合わせ下さい。


特 長

入出力ポート搭載
Modbus/TCPまたはHTTPを利用してデジタルI/O制御機器の監視及び制御ができます。
また、マクロ機能によりCIE-H14の入力ポートの値を出力ポートに自動的に出力する機能を使用できます。
多種多様なプロトコルに対応
Telnet COM Port Control Option (RFC 2217)対応
CIE-H14のTelnet COM Port Control Optionを使用すれば、CTS・DSRを通信相手に送信することや、相手側からのRTS・DTR信号を受信でき、COMポートの制御を行うことが可能となります。
コンフィグレーションツール付属、すぐに通信テストが可能
仮想COMポートソフトウェア 「TCP-VSP for ezTCP」(無償)を使用して、通常のCOMポートとして通信が可能です。


仕 様

機 能(CIE-H14)
LANインタフェース 10BASE-T/100BASE-TX 1ポート
シリアルインタフェース
RS232(EIA-574) D-Sub 9pin 1ポート
通信速度:300bps〜230,400bps
デジタル入力ポート 4ポート フォトカプラにより絶縁
デジタル出力ポート 4ポート リレーにより絶縁
対応プロトコル TCP/IP、UDP、ICMP、ARP、DHCP、PPPoE、TELNET、Modbus/TCP、HTTP、DNS、DDNS、SMTP、Telnet COM Port ControlOption(RFC2217)
セキュリティ IP・MACフィルタリング、パスワード認証
同時接続数 1つのCOMポートに1接続のみ
FFTH、ADSL対応 NTT フレッツ光、NTT フレッツADSL
電源電圧 DC8.5V〜38V
消費電流 Typical 3W
使用温度 0〜70℃ 結露無し
ケース寸法 W123×D174×H28mm(コネクタ、突起物除く) 重量 約260g
付属品 D-Sub 9pinケーブル、CD-ROM (仮想COMポートソフト、コンフィグレータソフト、ターミナルソフト、マニュアル)
<電源について>
本製品は他のezTCP製品と異なり、ACアダプタが付属していません。
ご利用の電圧範囲に合わせた電源をご用意ください。

<FFTH、ADSL対応について>
弊社では、PPPoEの確認に以下の回線とISPにて動作確認をしております。
その他の回線業者及びISPをご利用の場合動作しない場合がありますのでご注意ください。
光回線 フレッツ光 ベーシック (NTT西日本)
光モデム  FX型「N」光加入者線終端装置 (NTT西日本)
ISP plala
* CIE-H14はCHAP認証に対応していないため、フレッツ光プレミアムではご利用いただけません。
また、固定IPアドレスサービスを使用することはできません。


ダウンロード : 取扱説明書やバージョンアップ情報、製品別FAQをご覧いただけます

製品マニュアル類
CIE-H14 ハードウェアマニュアル 2014.5.14 1版

チュートリアル
AN423 CIE-H14 クイックスタートガイド 2014.3.25 1版
AN424 Modbus/TCP クイックスタートガイド(CIE-H14) 2014.3.25 1版

アプリケーションノート


バージョンアップ情報

該当製品 バージョン 説明 データ 更新日
CIE-H14 V1.5A history.txt H14R15A.zip 2013.08.14
V1.6A
(Beta version)
H14R16A.zip 2014.12.29

EZLユーティリティ
  設定ツール・ライブラリ
  TCP-VSP for ezTCP

Q&A
  EZLシリーズ全般
