ezTCP/Ethernet:リモートI/Oコントローラ
CIE-H10 \34,800 (税別)
RoHS対応

ezTCPシリーズは、マイコンや既存の機器のシリアルポートをTCP/IPポートに変換するインテリジェントプロトコルコンバータです。
付属のソフトウェアで簡単に設定できますので、ネットワークアプリケーションの開発コストと開発期間を最小限に抑えることができます。

CIE-H10は、入出力ポートにリレーや制御機材等を接続し、ネットワークを通して監視および制御が可能です。また、生産現場やFA等で幅広く使われているModbus/TCP に対応しているため、導入・使用が容易です。

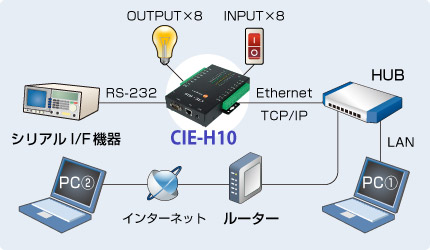

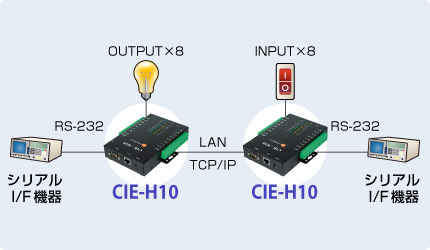

使用例

仮想COMポートソフトウェア「TCP-VSP for ezTCP」付属



特 長 仕 様 ダウンロード ご購入

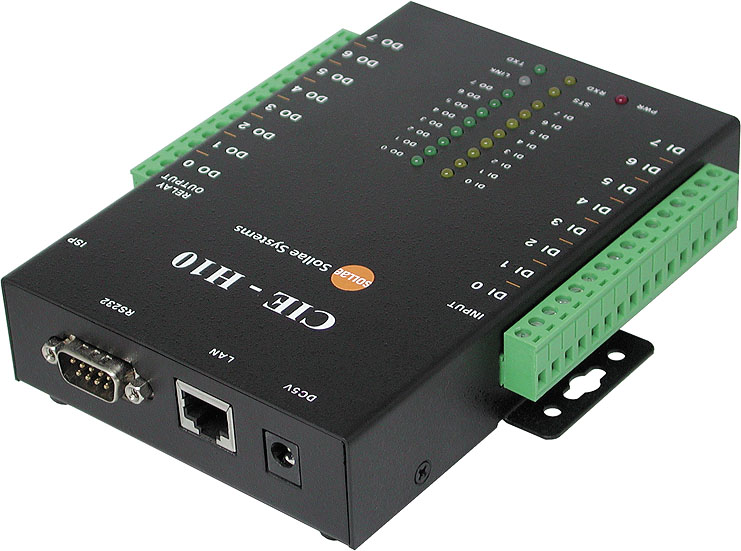

ezl-50ボード画像
拡大画像

製品無料貸出

量産品への組込をご検討のお客様へ
数百台〜数千台単位での提供が可能です。お客様の仕様に合わせたカスタマイズ品の提供も可能ですので、お気軽にお問い合わせ下さい。


特 長

入出力ポート搭載
Modbus/TCPまたはHTTPを利用してデジタルI/O制御機器の監視及び制御ができます。
また、マクロ機能によりCIE-H10の入力ポートの値を出力ポートに自動的に出力する機能を使用できます。
多種多様なプロトコルに対応
Telnet COM Port Control Option (RFC 2217)対応
CIE-H10のTelnet COM Port Control Optionを使用すれば、CTS・DSRを通信相手に送信することや、相手側からのRTS・DTR信号の受信でき、COMポートの制御を行うことが可能となります。
ネットワーク知識やプロトコルスタックが不要
コンフィグレーションツール付属、すぐに通信テストが可能
仮想COMポートソフトウェア 「TCP-VSP for ezTCP」(無償)を使用して、通常のCOMポートとして通信が可能です。


仕 様

機 能(CIE-H10)
LANインタフェース 10BASE-T/100BASE-TX 1ポート
シリアルインタフェース
RS232(EIA-574) D-Sub 9pin 1ポート
通信速度:300bps〜230,400bps
デジタル入力ポート 8ポート フォトカプラにより絶縁
デジタル出力ポート 8ポート リレーにより絶縁
対応プロトコル TCP/IP、UDP、ICMP、ARP、Telnet、DHCP、PPPoE、DNS、DDNS(Dynamic DNS)、HTTP、Modbus/TCP 【対応予定】Telnet COM Port Control Option(RFC2217)
セキュリティ IP・MACフィルタリング、パスワード認証
同時接続数 1つのCOMポートに1接続のみ
FFTH、ADSL対応 NTT フレッツ光、NTT フレッツADSL
電源電圧 DC5.0V ±10%
消費電流 Typical 510mA
使用温度 0〜55℃ 結露無し
ケース寸法 W126×D153×H30mm (重量 約530g)
付属品 ACアダプタ、D-Sub 9pinケーブル、CD-ROM (仮想COMポートソフト、コンフィグレータソフト、ターミナルソフト、マニュアル)
<FFTH、ADSL対応について>
弊社では、PPPoEの確認に以下の回線とISPにて動作確認をしております。
その他の回線業者及びISPをご利用の場合動作しない場合がありますのでご注意ください。
光回線 フレッツ光 ベーシック (NTT西日本)
光モデム  FX型「N」光加入者線終端装置 (NTT西日本)
ISP plala
* CIE-H10はCHAP認証に対応していないため、フレッツ光プレミアムではご利用いただけません。
また、固定IPアドレスサービスを使用することはできません。


ダウンロード : 取扱説明書やバージョンアップ情報、製品別FAQをご覧いただけます

製品マニュアル類
CIE-H10 ハードウェアマニュアル 2009.6.25 1版

チュートリアル
  AN418 CSE-M32/CIE-H10 クイックスタートガイド 1版
AN420 Modbus/TCP クイックスタートガイド 1版

アプリケーションノート
AN421 CIE-H10 ファームウェアとHTMLファイルの更新方法

バージョンアップ情報

該当製品 バージョン 説明 データ 更新日
CIE-H10 V1.5A history.txt H10R15A.zip
BURN_BOOT17_AUTO_FID10.zip
homepage_examples.zip
2013.08.14
V1.6A
(Beta version)
H10R16A.zip
BURN_BOOT18_AUTO_FID10.zip
homepage_examples.zip
2014.12.29

EZLユーティリティ
  設定ツール・ライブラリ
  TCP-VSP for ezTCP

Q&A
  EZLシリーズ全般


この製品を購入する : FAXでのお見積依頼・ご注文、オンラインショッピングはこちら

お見積り依頼・ご注文

オンラインショッピング


● ezTCPシリーズは、Sollae Systems社の製品です。 SOLLAE SYSTEMS CO.,LTD.
● (株)アルファプロジェクトは、Sollae Systems社の日本国内総販売代理店です。
