販売終了品・保守品
SuperHマイコン対応 H-UDIオンチップデバッガ
Code Debugger
¥185,000～231,000（税抜）販売終了品

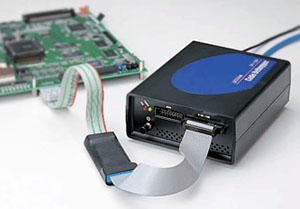

Code Debugger（コード･デバッガ）は、SuperHマイコンに対応したオンチップデバッガです。
ターゲットとH-UDIまたはAUDで接続、CPUを実装したままデバッグが可能です。
ユニークな発想から生まれた従来のJTAGツールには無い高度なデバッグ機能をご提供します。
特長
- プローブの交換により一台でSH-4、SH-3、SH-2、H8に対応
- 低価格ながら、LAN（イーサネット）および USB 接続を標準装備
- フラッシュメモリへ直接ダウンロードが可能
- ROM エミュレータよりさらに小型で低価格なエミュレーションメモリを搭載可能
- コード・アナライザを搭載可能。プログラムの評価・テストも容易
- 分岐トレースをフィルタにかけ、関数や割込みに着目したデバッグが可能
- アップデート機能により、常に最新のデバイスに対応（ビットラン社ホームページからダウンロード）
- ITRON 対応
仕様
製品ラインナップ
製品には、トレースなしの“Type1”と、トレース付の“Type2”があります。
| 製品 | 内容 | 型番 | 定価 | 販売価格 |
|---|---|---|---|---|
| SH-4用本体キット （トレースメモリ無） |
本体、DHC-HUDI1、 付属品 |
DH-1200-Type1-SH4 | ¥185,000（税抜） | |
| SH-4用本体キット （トレースメモリ付） |
本体、DHC-HUDI1、 DHC-AUDI1、付属品 |
DH-1200-Type2-SH4 | ¥231,000（税抜） | |
| SH-3用本体キット （トレースメモリ無） |
本体、DHC-HUDI2、 付属品 |
DH-1200-Type1-SH3 | ¥185,000（税抜） | |
| SH-3用本体キット （トレースメモリ付） |
本体、DHC-HUDI2、DHC-AUDI2、付属品 | DH-1200-Type2-SH3 | ¥231,000（税抜） | |
| SH-2用本体キット （トレースメモリ無） |
本体、DHC-HUDI3、 付属品 |
DH-1200-Type1-SH2 | ¥185,000（税抜） | |
| SH-2用本体キット （トレースメモリ付） |
本体、DHC-HUDI3、DHC-AUDI3、付属品 | DH-1200-Type2-SH2 | ¥231,000（税抜） |
各プローブおよび付属品の内容
| DHC-HUDI1 | SH7750（S）（R）, SH7751（R）対応 H-UDIプローブ |
|---|---|
| DHC-AUDI1 | SH7751（R）対応 AUDプローブ |
| DHC-HUDI2 | SH7706, SH7709A（S）, SH7727, SH7729（R）, SH7622, SH7615, SH7616対応 H-UDIプローブ |
| DHC-AUDI2 | SH7706, SH7709A（S）, SH7727, SH7729（R）, SH7622対応 AUDプローブ |
| DHC-HUDI3 | SH7047, SH7144F, SH7145F対応 H-UDIプローブ |
| DHC-AUDI3 | SH7047, SH7144F, SH7145F対応 AUDプローブ |
| 付属品（各共通） | Windows®対応ソースレベルデバッガーソフト（CD-ROM）、ACアダプター、USBケーブル、ユーザー登録用紙 |
対応CPU
| コア | CPU | H-UDI接続 | AUD接続 |
|---|---|---|---|
| SH-4 | SH7750 | ●（8） | - |
| SH7750S | ●（8） | - | |
| SH7750R | ●（8） | - | |
| SH7751 | ●（8） | ●（64K） | |
| SH7751R | ●（8） | ●（64K） | |
| SH3-DSP | SH7729R | ●（8） | ●（64K） |
| SH7729 | ●（8） | ●（64K） | |
| SH7727 | ●（8） | ●（64K） | |
| SH-3 | SH7709S | ●（8） | ●（64K） |
| SH7709A | ●（8） | ●（64K） | |
| SH7706 | ●（8） | ●（64K） | |
| SH2-DSP | SH7622 | ●（8） | ●（64K） |
| SH7616 | ●（4） | - | |
| SH7615 | ●（4） | - | |
| SH-2 | SH7047 | ●（なし） | ●（64K） |
| SH7145F | ●（なし） | ●（64K） | |
| SH7144F | ●（なし） | ●（64K） |
※（）内の数字はType2においてトレースできる最大分岐数
対応開発環境
| 種類 | メーカー | 製品 | 備考 |
|---|---|---|---|
| コンパイラ | ルネサス エレクトロニクス社 | コンパイラ | Sysrof、ELF |
| ADac社 | GHSコンパイラ | COFF、ELF | |
| ADac社 | GNUコンパイラ | COFF、ELF | |
| GAIO社 | GAIOコンパイラ | SAUF | |
| SOFTBOAT社 | IARコンパイラ | UBROF | |
| ITRON | ルネサス エレクトロニクス社 | HIシリーズ | - |
| MISPO | NORTi4/3 | - | |
| GAIO社 | G-OS | - | |
| CASE | CAT社 | ZIPC | - |
対応ホストOS
| - | Windows®95 | Windows®98 | Windows®Me | Windows®NT4.0 | Windows®2000 | Windows® XP |
|---|---|---|---|---|---|---|
| LAN | ● | ● | ● | ● | ● | ● |
| USB | ● | ● | ● | ● | ||
| PCI | ● | ● | ● | ● | ● | ● |
| PC Card | ● | ● | ● | |||
| EPP パラレル | ● | ● | ● | ● | ● | |
| ISA | ● | ● | ● |
弊社製CPUボード対応表（2002年11月現在）
- AP-SH4-0A（SH7750）
- AP-SH4-1A（SH7750R）
- AP-SH3-1A（SH7709A）
- AP-SH3-2A（SH7709S）
- AP-SH3D-0A（SH7729）
- AP-SH3D-1A（SH7729R）
- AP-SH2F-5A（SH7047F）
- AP-SH2F-6A（SH7145F）
- AP-SH2F-7A（SH7144F）
- SF-7144F（SH7144F）
ダウンロード
対応フラッシュ一覧など、本製品の詳細についてはビットラン社Webサイトをご覧ください。
ご購入
販売終了品
- ※記載されている会社名、製品名は、各社の登録商標または商標です。
- ※記載の内容は改良のため、予告なく変更する場合がございます。
